馬瑞卿 劉衛國 李鐘明（西北工業大學西安710072）
摘 要 介紹了一種簡單實用的滑模變結構控制技術，給出了系統直線位移閉環控制結構框圖及各環節的傳遞
函數和硬件實現電路。
敘 詞 永磁電機無刷直流電動機伺服控制
l 引 言
稀土永磁無刷直流電動機由稀土永磁同步電機、逆變控制器及轉子位置檢測器構成，它具有體積小、重量輕、效率高、慣量小和響應快的特點，同時還保留有類似直流電動機優良的控制特性。由于這種電機采用電子換向器代替了機械換向裝置，因而克服了電刷和換向器所帶來的一系列缺點，如噪聲、電磁干擾、換向火花、電刷磨損和可靠性差等。近幾年，隨著稀土永磁材料和電力電子器件性能價格比的不
斷提高，稀土永磁無刷直流電動機作為中小功率高性能調速電機和軍民用伺服控制電機應用越來越廣泛，大有逐步取代普通直流有刷伺服電動機的趨勢。為此，本文針對某直線伺服作動系統，采用稀土永磁無刷直流電動機，介紹了一種簡單實用的滑模變結構控制技術，文中給出了系統直線位移閉環控制結構框圖，介紹了系統控制方法，給出了各環節的傳遞函數和硬件實現電路。
2 系統控制原理
2.1系統構成

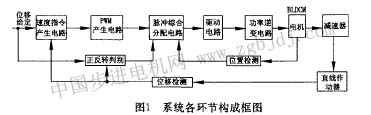

本系統各個環節構成如圖1所示，其中電機本體足一臺三相稀土永磁同步電動機，定子采用整距繞組，其反電勢具有梯形波，轉子勵磁采用釹鐵硼
(NdFeB)稀土永磁材料，在轉子一側端部鋁盤上嵌有兩個1806的瓦片磁鋼，并由鋁盤與主磁場隔開.
基金項目：航空預研項目資助后與轉子本體固定成一體，作為轉子位置的敏感磁場。轉子位置傳感器采用三個磁敏式霍爾開關檢測器件UGN3119U，當轉子旋轉一周時，三個傳感器輸出相差1206、占空比為o．5的周期脈沖A、B、C。電機轉子軸經多級齒輪減速器驅動直線作動器的蝸輪蝸桿機構，而直線位移檢測采用精密滑線變阻器，變阻器中心點接地，兩端接士5V穩壓直流電源，移動觸頭由蝸桿帶動，從而使觸頭上可輸出正比于位移量的電壓信號，用于系統位移反饋。電機功率逆變電路采用三相橋式逆變器，并由直流48V經濾波電容供電，其6個功率開關采用高頻MOSFET器件IRF530，逆變器直流回路電流經敏感器件LEM模塊LA-25NP來實現電流檢測，用于電流限幅和過流保護。功率逆變器開關器件采用6路集成芯片IR2130來驅動，PWM產生電路采用單極性定頻調寬集成電路SG3525，其輸出脈沖寬度正比于加在電機定子繞組上的電壓平均值，并由此來實現靳波調壓調速控制。電機正反轉控制通過給定位移參考電壓和反饋值比較來完成，綜合電路是一片GAL16V8，用于開關器件柵極控制邏輯處理和換向信號的脈沖分配，而速度指令產生電路是由滑模變結構控制器來實現。
2.2系統控制原理
作為機電一體化的無刷直流電動機，位置閉環是其一大特色，它是電機實現自電子換向的前提，所以本直線作動系統的控制主要表現為直線位移的閉環控制，如圖2所示，P(S)是PWM功率放大電路，它根據轉速調節指令Uaj產生PWM脈沖，從而對電機施加一個正比于速度指令的電壓調節值，是一個比例放大系數Ki，而Gi (S)是無刷直流伺服電機的傳遞函數，其一般式是：
一般機電時間常數取決于電機電參數和轉動慣量，且TD>Tl。當忽略電磁時間常數時，電機傳遞函數可近似為慣性環節。
G2 (S)是直線作動器和減速器傳遞函數，由于輸入是電機速度，輸出是位移，其形式為：
H (S)是位移量反饋環節，一般是一個比例環節，即H(S)=K3。系統廣義對象為Go(S)一P(S)．Gi(S)．G2(S)，即
為了提高系統快速響應性，本系統采用變結構控制，即控制器是一個比例與常值切換的簡單滑模變結構控制。令位移誤差量eL為給定值L。與反饋值L之差，若eL經圖2中****值函數后，系統為常值K。控制，這時PWM占空比為1，電機加全壓輸入，高速運行，以使leLI迅速減小。電機采用比例調節，PWM占空比成比例K減小，電機端電壓和轉速也成比例減小，以利于電機無超調地逼近k I=o，這里取誤差量****值是因?yàn)橄到y(tǒng)另設有正反轉判別電路，一旦正反轉確定以后，電機調節僅為斬波調速，速度調節指令只跟誤差大小有關，與其正負無關。由于系統根據eL所處不同范圍采用不同控制結構，所以只要選擇合適的參數Ko、K、K1、K2、K3和KD值就可實現滑模變結構控制，從而產生不同的速度調節指令Udj。
3 系統各環節電路實現
3.1 電機正反轉判別及速度指令生成電路
普通直流電動機正反轉控制是依靠改變定子端電壓的極性來實現，而無刷直流電動機則依靠改變換相順序來改變正反轉向，為此本文采用圖3電路來實現正反轉控制和速度指令生成，當位移設定值大于反饋值時，eL>O，比較器Ai輸出為高電平，電機應正轉，這時綜合電路GAL16V8將三相霍爾位置傳感器輸出信號進行處理，并按如下邏輯關系和先后順序循環換相。
AB一AC—BC—BA一CA一CB
這6個換相邏輯信號經驅動電路被分別分配到三相橋式逆變器6個功率開關器件的柵極Sl～S6．就可實現電機正轉；反之eL
圖3中F1和F2為由LM358構成的單電源反相器，M1和M2為非門，Ai和A2為LM311構成的單電源比較器，T1～T4為三極管9013，RF為正反轉信號輸出(RF=1為正轉，RF=O為反轉)，Uaj為輸出的速度指令。電路在工作時，Al的同相端B點電壓為UB=Ug ，代表誤差eL，若UB>O，電機正轉，RF為高電平，Tz導通，Ti載止，C點電位為KUB，反之RF為低電平，Tz截止，Ti導通，C點電位為K IUB I，從而實現了誤差的****值函數，其中K由電位器Wl調節。電機按誤差成比例減速。調節電位器Wo，作動器即可實現快速直線位移跟蹤。
3.2 PWM生成電路
PWM生成電路采用SG3525芯片，外圍電路如圖4所示，該電路內部自帶振蕩器，振蕩頻率決定于CT和Rr，當電容CT和電阻Rr固定以后，其輸出PWM為定頻信號，芯片1、2兩腳為內部誤差放大器的反相和同相端，PWM的占空比取決于1、2兩端的電位差，所以SG3525為定頻調寬PWM生成電路。其中死區設置由7腳電阻R13決定，而8腳電容Cs用于實現軟起動，SG3525的15腳為芯片的+15V電源，16腳為參考電壓，13腳為輸出PWM高電平電壓．14腳和11腳為兩相互差180。、占空比小于o．5的PWM信號，R16Rn為上拉電阻。為了擴大PWM占空比調節，其兩相輸出經一或門Mo合為一種PWM，這樣占空比可達0～0. 98，將PWM信號送GAL16V8中與換相邏輯分別相與，即可得到綜合的斬波控制信號。
該電路設置了電流限幅控制，一旦電流超過某值（不大于過流保護值），SG3525的1腳因IP為高電平使電位抬高，這樣1、2兩腳電位差值減小，PWM占空比會自動降低，達到限流的目的。若限流電路失效，產生過流，則過流電路會發出一信號送入10腳，SG3525會快速封鎖PWM輸出，實現過流保護。
考慮到無刷直流電機靜差率的限制，一般電機轉速不可能在某一****轉速下還能帶動負載，所以當eL
4結語
本文采用全硬件實現了稀土永磁無刷直流電動機直線作動系統位移閉環控制，其實時性好、電路簡單、易于調試和工程實現。由于控制器采用了滑棋變結構控制，系統快速響應大大提高，同時可作到無超調和抗負載擾動，但滑模變結構控制存在著模態抖動，所以系統靜差不可能為零，而采用低速勻速運轉逼近，效果較為理想，所以本系統較能適應軍民用直線作動系統強調快速響應的要求。另外，本系統設有短時軟起動、電流限幅控制和過流保護等功能，可確保系統安全運行。
馬瑞卿：男，1963年10月出生，副教授，主要從事電機控制的科研與教學工作。
|
