諧振直流環節逆變器驅動無刷直流電機BLDCM的控制器設計
賀虎成
（西安科技大學電氣與控制工程學院，西安710054）
摘要：根據 無刷直流電機( BLDCM)的脈寬調制(PWiVI)特點和諧振直流環節逆變器(RDCLI)的工作原理，利用脈寬調制專用集成芯片和復雜可編程邏輯器件( CPLD)，設計了新型并聯諧振直流環節軟開關逆變器驅動無刷直流電機的PWNI控制器。數字仿真和實驗結果表明，設計的控制器實現了諧振直流環節逆變器的正常工作和無刷直流電機的PWM調制運行。 關鍵詞：無刷直流電機；諧振直流環節；PWM；控制器
中圖分類號：TM36 +1; TM302 文獻標志碼：A 文章編號：1001-6848( 2010)06-0059-04
0引 言
無刷直流電機( Brushless DC Motor，BLDCM)以其體積小、重量輕、效率高、特性好、響應快等優點，得到了廣泛應用。然而，無刷直流電機通常采用硬開關逆變器驅動，硬開關逆變器的系統效率較低，開關器件的電壓、電流應力大，開關器件開通和關斷瞬間的電壓和電流尖峰可能使器件的運行軌跡超出安全工作區，從而導致開關器件的損壞，影響系統的可靠性。因此，硬開關逆變器嚴重地影響了BLDCM系統性能的進一步提升。
諧振贏流環節軟開關逆變器( 簡稱RDCLI)作為一種有效的解決途徑，研究已產生許多拓撲和控制方法，但這些拓撲仍存在一些不足，諸如開關器件電流電壓應力較高、控制比較復雜、直流母線中點電壓平衡問題等。
文獻[5]提出了一種新型并聯諧振直流環節軟開關逆變電路。該新型軟開關變換電路具有這些優點：
①諧振網絡無諧振閾值限制；
②諧振過程所用的時間較短，消耗功率較小；
③逆變橋的續流二極管實現了軟性關斷，克服了反向恢復問題；
④可以實現PWM控制且方法簡單，便于工程實現；
⑤省去了阻流環節的大電容，無中點電位不平衡問題；
⑥功率器件具有棱小的開關應力；
⑦逆變橋開關操作均為零電壓開關( zvs)，諧振單元的開關器件操作為zvs或零電流開關(zcs)。
文獻[6]提出了該新型諧振直流環節逆變器在無刷直流電機應用中的控制策略。本文在文獻[5-6]的研究基礎上，探討該新型諧振直流環節逆變器在無刷直流電機中應用的PWM控制器實現。
1新型諧振直流環節軟開關逆變器
新型諧振直流環節軟開關逆變器的拓撲電路如圖1所示，包括直流電源、諧振單元、三相電壓源逆變器和電機。
為了便于后續分析，先簡單介紹軟開關逆變器的工作原理。逆變器過渡狀態的等效電路如圖2，電壓和電流的參考方向如圖中標定。圖3為逆變器狀態過渡期間一個開關周期的動作波形，圖中dUl、dU2、dU3分別為輔助開關V1、V2、v3的驅動信號，uc為電容Cr兩端的電壓，即直流環節或直流母線電壓，ucl、uc2分別為電容C1、C2兩端電壓，i為諧振電感電流，恒流源I0為等效負載電流，TD/為等效續流二極管。新型諧振直流環節逆變器的一個完整PWM開關周期由十個階段構成。
假定這是電路的初始工作狀態，V2，V3斷開，V1導通，電源E經V1向負載提供電流。
模式b[t1-t2]
t=t2時，PWM關斷信號到來，在zvs條件下直接關斷開關V，，同時zcs條件下開通V3。
模式c[t2~t3j
T=t2時，直流母線電壓諧振下降到零，負載電流I0流過續流二極管TDi，同時，因二極管D1的導通，阻止了諧振的進行，電容不能反向充電，電感L1、開關管V3和二極管D1自形成回路，使電感電流為恒值。此時可zvs條件下軟關斷V3。電感和電容C1發生諧振，電容C1被充電電壓升高，電感電流下降。
模式(l[t4~t3]
t= t3時，諧振中止，電感電流轉換到二極管D2，向電源回饋能量，使電感電流迅速減
小為零。
模式e[ t4~她]
在t4 - t5階段，逆變橋續流二極管和負載電流構成回路，和傳統的逆變器工作狀態相同。在t2-t3階段直流環節電壓為零，逆變橋開關器件可以完成一次zvs開關過程，等開關過程結束后，進行母線電壓回升。
模式5[t5~ t6]
t=t5時，zcs下開通V2，則電感電流正向線性增加，并通過逆變橋開關向負載供電，使流過續流二極管的電流線性減小。
模式t[ t6~t7]
t= t6時，電感電流和負載電流相等且繼續增加，使TDi軟關斷。電感電流一部分和負載電流保持平衡，另一部分使得電感和電容Cr、C1發生自然諧振，電容Cr電壓上升，電容C1電壓下降。
模式h[t7~t8]
在諧振過程中，直流母線電壓上升至電源電壓下，即t=t7時，二極管D6導通，限制了直流母線電壓的迸一步增加。此時可zvs開通V1，同時zvs關斷V2，電感與電容C2發生諧振，使電容C2充電。
模式j(luò)[t8~t9]
t=t8時，使得二極管Ds導通，電感向電源饋能。電感電流等于負載電流時，饋能過程結束。
模式j(luò)[t9～t1O]
t=t9時，二極管D6關斷，直流電源經V，向負載補充電流，直至k(t)=0，此后負載電流全部由電源提供。
當t=t10。時，電感電流i(tlo) =0，電路狀態又回到模式a，完成一次PWM運行。
2 RDCLI驅動無刷直流電機的PWM控制
無刷直流電機PWM調制控制的實質可以概括為：PWM調制導通階段，直流電源通過逆變器向電、機傳輸能量，電機相電流增加，電磁轉矩增加。PWM調制關斷階段，無刷直流電機通過逆變器的續流二極管形成續流回路，因電樞反電勢的存在使得電機相電流減小，電磁轉矩減小。
為了獲得無刷直流電機的PWM調制特性，諧振直流環節驅動無刷直流電機的PWM調制算法如圖4所示。三相逆變橋僅完成無刷直流電機的換相功能，不進行PWM高頻調制。
PWM信號下降沿，直接關斷開關v，，并同時開通開關V1，則由諧振直流環節逆變器的工作原理可知，直流環節電壓將諧振到零并保持為零，電機電流通過逆變橋續流二極管形成續流回路。控制選擇1可通過兩種方式實現，一種為時序控制，V1管的導通時長固定。另一種為監測控制，檢測直流環節電壓，當直流環節電壓下降到零后關斷V3。
PWM信號上升沿時，直接開通開關V2，則由工作原理可知，直流環節電莊將諧振到直流電源電壓，之后開通開關V，并同時關斷v7，則直流電源通過V1向電機傳輸電能。控制選擇2同樣可通過兩種方式實現。
3 RDCLI驅動無j直流電機的PWM控制器實現
3.1控制器功能
首先，控制器要能根據無刷直流電機的位置反饋信號實現電機的正常換相；其次，要實現諧振直流環節的正常運行；最后，要能實現無刷直流電機在硬開關和軟開關逆變器驅動下的PWM控制。
3.2系統設計原理
根據無刷直流電機和諧振直流環節的工作原理，本文確定了如圖5所示的控制框圖。逆變器為新型諧振直流環節拓撲，功率開關器件選用了MOSFET。控制電路功能主要由芯片SC3525和CPLD完成，實現PWM調制、時序控制和換相邏輯綜合等。驅動電路選用了IR2130和IR2103芯片。無刷直流電機的額定電壓24 V，極數為4。
3.3控制電路設計
控制電路的PWM信號由集成芯片SG3525實現，SG3525是頻率固定的集成脈寬調制芯片，內部由基準電壓、振蕩器、誤差放大器、比較器、PWM鎖存器、分相器、欠電壓鎖定器、輸出級、軟起動及關閉電路等組成。脈寬調制電路如圖6所示，R1用于電機轉速的設定，R3確定系統的PWM頻率。
PWM調制、時序控制和換相邏輯綜合等由MAX7000S系列器件EPM7128SL84完成，可對軟開關運行、硬開關運行、停車以及保護信號進行邏輯處理，輸出逆變器相應開關器件的控制信號。
3.4控制器的時序仿真
為r驗證設計的正確性，在MAX+ PLUSⅡ環境下進行了仿真。軟開關運行狀態的仿真波形如圖8所示，由圖可知，當/ssw信號出現負脈沖后，逆變橋控制信號T1、T2、T3、T4、T5和T6工作在換相頻率；在PWMO信號的上升沿，V2控制信號出現一段時間的高電平，后V2變低而同時V1變高；在PWMO信號的下降沿，V1控制信號直接變?yōu)榈碗娖剑瑫rV1變?yōu)楦唠娖讲⒊掷m(xù)一段時間；由于PSEL為高電平，所以PWMO測試信號為PWMI。
硬開關運行狀態的仿真波形如圖9所示，由圖可知，當HSW信號出現負脈沖后，逆變橋控制信號T1、T2、T3、T4、T5和T6工作在PWM斬波頻率；V1、V2、V3控制信號都為低電平，在主電路中用短接線將開關器件v1短接，則此時無刷直流電機將運行于雙斬方式；由于PSEL為低電平，所以PWMO測試信號為PWM1和PWM2的或。
上述結果和預期要求完全一致，說明了設計是正確的。然后在MAX+ PLUSⅡ環境下對器件下載程序，驗證控制器功能。
4實驗結果

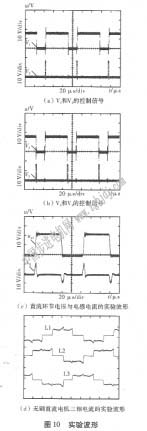

實驗結果如圖10所示。其中，圖IO(a)和圖lO(b)給出了l5 kHz開關頻率時直流環節開關器件的控制信號，與諧振直流環節的工作原理及數字仿真一致。
圖10(c)為20 kHz開關頻率時直流環節電壓與電感電流的實驗波形，由圖可知，負向電感電流使直流環節電壓諧振到零，正向電感電流使直流環節電壓諧振至電源電壓，符合新型諧振直流環節逆變器的工作原理。
圖10(d)力用WT3000測得的無刷直流電機電流波形，從波形中可以看出，無刷直流電機的電流波形較好，完全按設定的三相六狀態120度運行，說明了設計的控制器是可行的。
5結論
利用CPLD和SG3525設計了諧振軟開關逆變技術應用于無刷直流電機驅動系統的PWM控制器，使用MAX +PLUSⅡ?qū)PLD所實現的諧振直流環節逆變器的控制功能進行了仿真軟件仿真和實驗結果均證明輸出波形穩定、精確。CPLD的使用使控制器具有電路簡單緊湊、響應速度快、調試方便和集成度高等特點。
|
