當單通道無刷直流電動機控制系統的可靠度為 0 95時，冗余式無刷直流電動機控制系統的可靠度 為O．997 5。可見，冗余式無刷直流電動機極大地提 高了系統的可靠性。
假定磁路不飽和，不計渦流損耗和磁滯損耗；各 相繞組完全對稱，氣隙磁場為方波，定子電流和轉子 磁場分布對稱；忽略齒槽、換向過程和電樞反應等影 響，則可分別建立兩種繞組形式的冗余式無刷直 流電動機的數學模型。

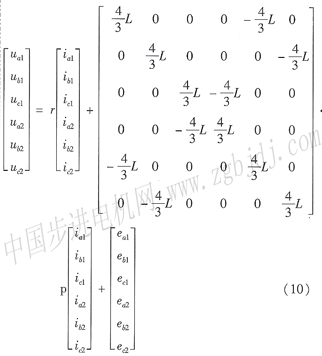

式中：下標1與2分別表示第1套和第2套繞組的相變量；p為微分算子；u、i和e分別為相電壓、電流和反電勢；r、z分別為相繞組電阻分別為兩相繞組差0°與120°電角度時的互感。由于兩套繞組都采用星形連接，且沒有中線，則有：
與同槽放置時類似，化簡后為：
電磁轉矩與機械運動方程與同槽放置時一致。
3磁狀態分析
無刷直流電動機典型的運行方式為二相導通星形三相六狀態，在冗余式無刷直流電動機運行過程中，兩套繞組都將產生磁勢，并在空間合成，形成總的定子磁勢，與轉子磁勢相互作用，推動轉子旋轉，下面將分別分析兩種形式的冗余式無刷直流電動機工作時的磁狀態。
3 1同槽放置

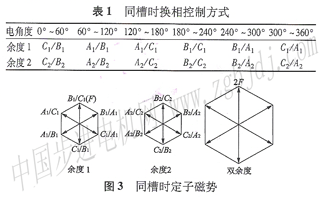

按照表l進行換相控制時，兩套繞組分別產生的磁勢及總的定子磁勢如圖3所示。此時，兩套繞組分別產生的磁勢在空間同相位，總的定子磁勢為單繞組的兩倍。
表1中電角度是轉子磁場的位置，順時針旋轉為電角度增大的方向。圖3中c1／B1表示電機第一套繞組的c相電壓為正，B相繞組電壓為負，其余類推。
3．2隔槽放置

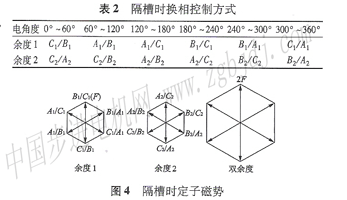

按照表2進行換相控制時，兩套繞組分別產生的磁勢及總的定子磁勢如圖4所示。此時，兩套繞組分別產生的磁勢在空間同相位，總的定子磁勢為單繞組的兩倍，與同槽放置時完全一致。
可以看出，兩種不同的繞組及換相控制方式下，定子磁勢在一個電角度周期內都是六個狀態，并且任何一個狀態都與單繞組同相位，但幅值是單繞組的兩倍。
電磁轉矩與定、轉子磁勢的矢量積成正比，即：
值；自為兩者之間的夾角。
由此可知，兩種繞組形式及其對應的換相方式下，冗余式無刷直流電動機的電磁轉矩一致。
4機械特性
兩套繞組無論是同槽放置還是隔槽放置，穩態時都有：
的母線電壓；I1、I2分別為兩套繞組的母線電流。
線反電動勢：
由式(12)易知，Udlt1=ud2時，有：
平均電磁轉矩近似為兩套繞組平均電磁轉矩的線性疊加：
故冗余式無刷直流電動機機械特性的表達式：
單繞組電機工作時，其機械特性表達式：
可見，冗余式無刷直流電動機的機械特性比單繞組無刷直流電動機的機械特性硬。
5仿真
電磁場的邊值問題實際上是求解給定邊界條件下的麥克斯韋方程組及由方程組演化出的其他偏微分方程問題。根據電機設計的主要參數，在Mag一…軟件下建立其模型后，可對其進行有限元分析與求解。

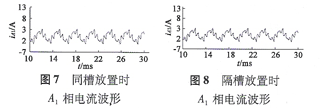

同槽放置和隔槽放置時對應相A1的電流波形分別如圖7、圖8所示。

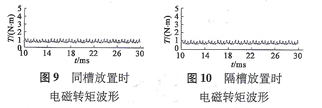

同槽放置和隔槽放置時電磁轉矩的波形分別如圖9、圖10所示。
可以看出，兩種繞組形式及其對應的換相方式下，電機的電磁轉矩基本都為O．8 N·m，與負載轉矩相平衡，由前面磁狀態及機械特性的分析可知，兩套繞組穩態時的電流也基本一樣，為2 2 A，繞組壓降一致，則線反電勢相同，轉速也基本都為9 830 r／min。
6結論
本文設計了兩種不同繞組形式的冗余式高壓無刷直流電動機，推導了其數學模型及機械特性的表達式，研究、對比了兩種繞組形式對冗余式無刷直流電動機定子磁勢的影響，并在Magnet軟件中進行了仿真，得出以下結論：
(1)兩種繞組形式都能有效地提高無刷直流電動機控制系統的可靠性；(2)兩套繞組同槽放置時，對應相同時換相；兩套繞組隔槽放置時，第二套繞組的換相時刻滯后第一套繞組對應相60°電角度；(3)兩種繞組形式及其對應的換相方式下，冗余式無刷直流電動機工作時的定子磁勢都是六個狀態；(4)兩種繞組形式下電機的力能指標基本一致；(5)電機本體主要參數設計合理，為電機的實際研制工作奠定了一定的基礎。根據實際的應用需求，電機設計為高速小功率電機，使得電機體積小、重量輕，同時采用雙繞組提高了可靠性。
