產品特點
1、高集成度高可靠性無刷直流(bldc)電機控制器
2、三相全橋，pwm方式
3、閉環穩速，大負載時電機仍能保持轉速
4、純硬件設計，高速度，高抗干擾能力
5、控制和輸出接口全部采用光電隔離方式
6、周波限電流方式，保護更加精確快速
7、低發熱，大功率
主要功能
1、 欠電壓(≤17v)、過熱(>150℃)自動保護
2、 堵轉4秒自動保護
3、 霍爾錯誤保護
4、 輸出限流線性可調：0.5-8a
5、 支持內置電位器、外接電位器和模擬電壓調速
6、 支持速度信號輸出反饋
7、 帶有使能功能
8、 具有緩啟動功能，避免電流過沖，有效保護電機
產品工作條件
|
項目 |
最小 |
額定 |
**** |
單位 |
|
環境溫度 |
-30 |
|
60 |
℃ |
|
輸入電壓(dc) |
18 |
|
48 |
v |
|
輸出電流 |
0.5 |
|
8 |
a |
|
適用電機轉速 |
0 |
|
30000 |
rpm |
|
霍爾信號電壓 |
4.5 |
5 |
5.5 |
v |
|
霍爾驅動電流 |
|
10 |
|
ma |
|
公共端電壓 |
3 |
|
5.5 |
v |
|
公共端所需電流 |
0.1 |
|
50 |
ma |
|
速度信號輸出電流 |
|
5 |
10 |
ma |
|
外接調速電位器 |
|
10k |
|
ω |
|
模擬調速電壓(ve) |
0 |
|
5 |
v |
|
控制接口電壓 |
h |
3 |
5 |
5.5 |
v |
|
l |
0 |
0 |
0.5 |
v |
接口定義
|
名稱 |
說明 |
|
正/負極 |
直流電源輸入，18-48v |
|
u,v,w |
電機相線 |
|
hu,hv,hw |
霍爾信號線 |
|
h+,h- |
霍爾電源，外接調速參考線，禁止外接給其它設備使用 |
|
ve |
外接調速。使用內部調速時懸空。注① |
|
fg |
速度反饋信號，頻率=霍爾換相頻率 注② |
|
en |
使能，懸空或高電平時為正常工作，低電平脫機 注③ |
|
dr |
方向，懸空或高電平時為正轉，低電平反轉 注③ 注④ |
|
v+ |
控制信號公共正端(+5v) 注⑤ |
|
電源燈 |
綠色，通電后長亮 |
|
電流 |
輸出限流設置，順時針旋轉0.5-8a |
|
調速 |
內部電位器調速，順時針旋轉，速度0-**** |
|
方向 |
off=正轉，on=反轉，當外接方向控制時設置為off |
|
切換 |
on=內部電位器調速，off=外接調速 |

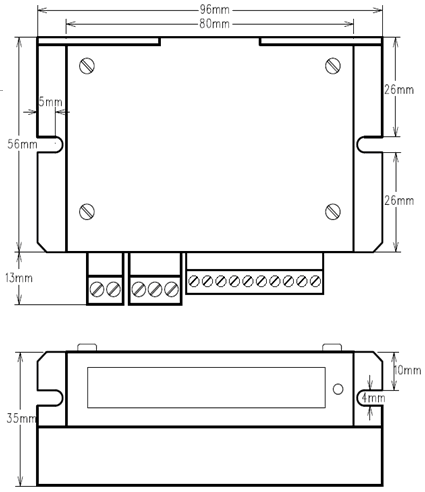

外形尺寸圖
|
無刷驅動器型號 |
輸出可調電流（a） |
輸入電壓（v） |
|
zd-6716-v1（大功率） |
2-15 |
24-60 |
|
zd-6716-v2 |
0.5-6 |
18-40 |
|
zd-6209-v3 |
0.5-8 |
18-48 |
|
zd-6716-v4x2/x4新產品 |
非標準驅動器，可以驅動多個電機 |
