一． 性能特點
zw無刷直流電動機為功率驅動型，具有高可靠性、高動態響應、無電刷磨損、調速方便等一系列優點，適用于工業及家電驅動系統。電機采用稀土永磁體制成，霍爾元件作位置傳感器、專用ic三相全橋驅動，是新型機電一體化產品。
電機由電機本體（包括位置傳感器）和驅動器兩部分組成，用引線和端子相連接，或插座插頭相連接。根據使用要求，電機還可以與無刷直流測速發電機及增量式光電編碼器同軸連接，組成無刷直流伺服-測速機組或無刷直流伺服-編碼器機組。

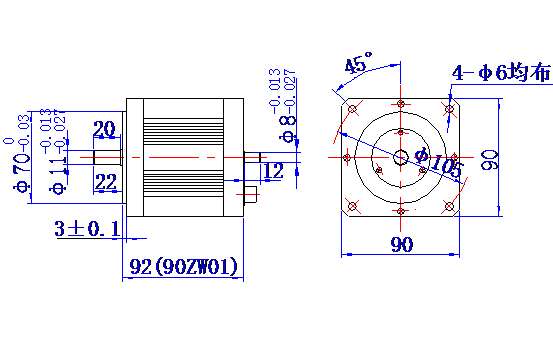

二．外形、安裝尺寸
三． 性能指標
|
型號 |
額定
功率 |
額定轉矩 |
額定轉速 |
額定電壓 |
額定電流 |
短時過載倍數 |
電樞相電阻 |
電樞相電感 |
轉子轉動慣量 |
重量 |
外形尺寸（外徑×長度） |
安裝方式 |
|
w |
n．m |
r/min |
v |
a |
倍 |
ω |
mh |
kg.m2 |
kg |
mm |
mm |
|
90zw01 |
200 |
0.637 |
3000 |
48v |
5.45 |
2 |
0.2 |
0.26 |
16.7×10-5 |
2.2 |
90×92 |
方型法蘭
90×90 |
四.配套驅動器wxq-01
1. 外形尺寸：
2.主要功能：
本驅動器輸出采用脈寬調制方式，控制無刷直流電動機，其結構簡單，使用方便。
3.主要技術參數：
3.1供電 a.電源電壓:ac220v,50hz
b.驅動電壓:dc0～48v
3.2驅動電流:≤7a
3.3自動控制輸入電壓:0―±５ｖ
4.使用方法:：
4.1連接說明
電機繞組插座 三相星形連接，a-蘭 b-黃 c-綠
霍爾傳感器插座 信號電源h+-紅 地h- -黑 h1-蘭 h2-黃 h3-綠
4.2手動方式:開關撥到內控方向,方向開關設定好方向,旋轉轉速調節旋扭調節
電機速度.運行中如果需要改變方向,建議在低速下改變方向.
4.3 自動方式:開關撥到外控方向,其他開關不再起作用.外控電壓為正,電機方向
為正.外控電壓為負,電機方向為負.電機速度方向由外控電壓控制.
4.4 轉速調節旋扭:開環控制時,保持dc不變,調節驅動器脈寬調制電位器,便可調
節電機速度.
4.5電壓調節:當調節驅動器脈寬調制電位器使電機達到****轉速,調節dc供電電
壓(０－48v范圍內),則電機轉速、轉矩也隨之線性變化。
4.6 方向轉換開關：改變驅動器板上方向控制開關，即可改變電機旋轉方向。
