性能特點
lwx系列刷直流力矩電動機為低速力矩型，采用稀土永磁體制成，霍爾元件作位置傳感器、專用ic三相全橋驅動，是新型機電一體化產品。
無刷直流力矩電動機具有有刷直流力矩電動機的高精度、低速運行平穩、高耦合鋼度、大扭矩、可堵轉、快速響應、特性線性度好、調速方便等特點；又具有無電刷磨損、無電磁干擾、噪音小、壽命長、維護方便等優點，適用于各種精密控制領域，如空間技術、位置和速度控制系統、記錄儀等裝置中。
電機由電機本體（包括位置傳感器）和驅動器兩部分組成，用引線和端子相連接，或插座插頭相連接。根據使用要求，電機還可以與無刷直流測速發電機及增量式光電編碼器同軸連接，組成無刷直流力矩-測速機組或無刷直流力矩-編碼器機組。
137-lwx無刷直流力矩電機設計為具有大內孔的空心軸結構,以便軸孔穿線,電機扁平型。驅動器除電機繞組接口和位置傳感器接口外還有計算機接口(rs232),以便與上位機聯接進行控制。

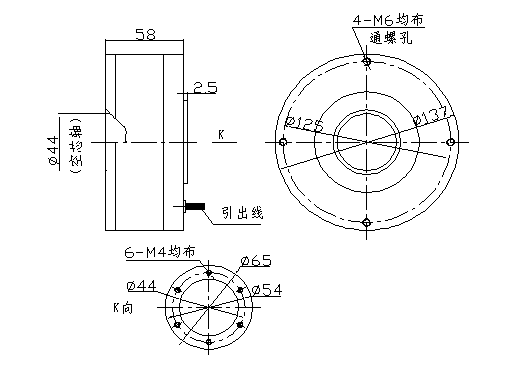

二．外形、安裝尺寸

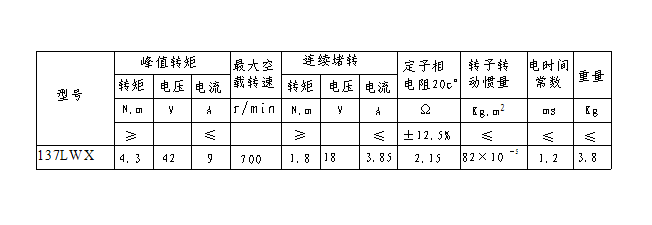

三．性能指標
四.配套驅動器lwx－ｑ－j
1..外形尺寸：
a：（1）ac 電源開關
（2）啟動/停止開關
（3）調速電位計
（4）正/反轉向開關
（5）內/外控轉換開關
（6）復位按鈕
（7）報警燈
b：（8）ac 220v/50hz插座
（9）計算機接口（rs-232）
（10）電機繞組插座（三芯）
插芯序號：1-a相（蘭）、2-b相（黃）、3-c相（綠）
（11）位置傳感器插座（五芯）
插芯序號：1-vc（紅）、2-g（黑）、3-h1（蘭）、4-h2（黃）、5-h3（綠）
（12）電機驅動直流電源
2.主要功能:
1.本驅動器采用計算機控制（外控）或手動控制（內控），配用137lwx無刷直流力矩電動機。驅動電源vm 為dc 42v/9a提供給繞組電路;交流電源ac220v/50hz輸入經過開關電源變換輸出直流正12v和正、負5v，提供給控制電路。
2.內設欠壓、過流、過熱保護，出現故障時報警燈點亮；
3. 在外控方式時,用rs-232數據線把驅動器和計算機連接起來.通過在計算機上安裝專用的控制軟件對電機進行自動控制.
