      本實用新型涉及一種無刷直流電機電源。目前，在家用電器上使用的電機電源，一般是交流220V或交流110V；而要將無刷機用于家電，須將電機電源變成低壓、直流，方案通常是電阻降壓、電容降壓、電感降壓、變壓器降壓，然后整濾波成低壓直流。這種方案，結構復雜，體積較大，只適用于小功率家電。本實用新型的目的，是提供一種結構改進的無刷直流電機電源，以減小體積，同時也適用于大功率家電。
　　本實用新型是這樣實現的：將交流電壓經整流濾波后變成高壓直流，然后經過繞組電壓供電電路、控制電路供電電路、調速電路分別輸入至無刷電機的繞組輸入端、控制電路輸入端、調速輸入端。
　　本實用新型電路結構合理，能適應大功率的無刷直流電機使用，以擴大無刷直流電機的應用范圍。附圖1為本實用新型結構示意圖；附圖2為本實用新型實施例1結構示意圖；附圖3為本實用新型實施例2結構示意圖；‘附圖4為本實用新型實施例3結構示意圖。

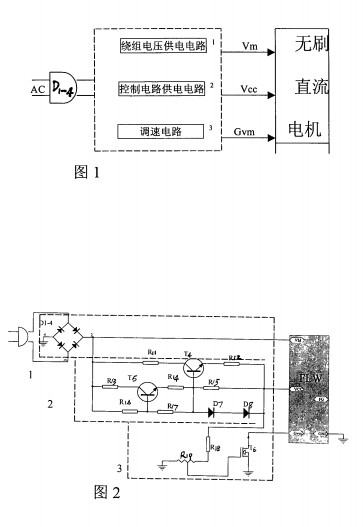

　　如圖1所示，本實用新型是這樣實現的：將交流電壓經整流濾波后變成高壓直流，然后經過繞組電壓供電電路1、控制電路供電電路2、調速電路3分別輸入至無刷電機的繞組輸入端VM、控制電路輸入端VCC、調速輸入端GVM。
　　如圖2所示，對于高壓繞組的無刷直流電機，經橋式整流器（巧-04〉整流后，獲得高壓直流通過輸入端（乂皿）直接供繞組用，高壓直流同時通過控制電路供電電路2降壓獲得低壓直流通過輸入端VCC供控制電路用，控制電路供電電路2輸出的低壓直流同時通過調速電路3輸入調速輸入端(^巾。
　　控制電路供電電路2包括電阻（尺…尺12，尺13，艮4，艮5，艮6，尺廠)、二極管〈07、08〕、三極管（丁4、丁5〉，其中電阻(尺13，尺14，尺丨6，知)是三極管丁5的偏置電阻，通過調電阻(知，尺14，尺16，尺”)的阻值來調整流過三極管幾的電流，三極管14的工作與丁5相同，只需將電阻（艮3，禮4，民6，知)和三極管丁5看成14的一個偏置電阻，那末三極管丁4的情況與三極管了5—樣了，在電阻尺15旁并聯二極管08〉，起穩定三極管丁4的工作點作用。調速電路3包括電阻（禮^)、電位器民9、場效應管丁6，低壓直流V&輸入至調速電路，經調速電路的電阻尺18降壓加到電位器尺19上，調電位器尺19，則調場效應管丁6的柵極電壓，使漏源電流變化，經調速輸入端0…達到調速目的。

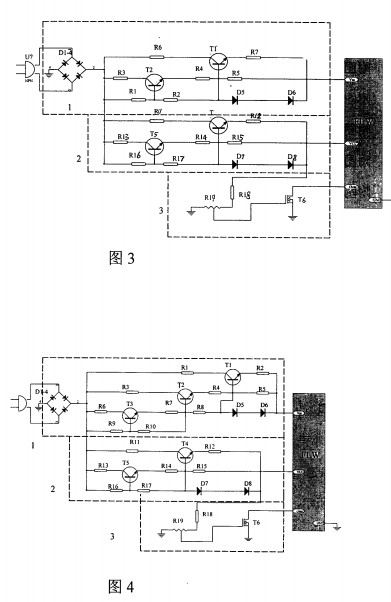

　　如圖3所示，對于低壓繞組的無刷直流電機，二極管（巧一⑶）整流后高壓直流經過繞組電壓供電電路1降壓后獲得低壓直流直接輸入至繞組輸入端V”同時整流后的高壓直流也通過控制電路供電電路2降壓獲得低壓直流輸入至控制電路輸入端V。前述低壓直流同時被輸入至調速電路3，通過調速電路3獲得低壓交變直流輸入至調速輸入端0…。
　　繞組電壓供電電路1包括電阻（R1，R2，R3，R4，R5，R6，R7)、二極管（D5，D6〉、三極管（T1，T2)，其中電阻（R1，R2，R3，R4）是三極管T2的偏置電阻，通過調電阻（R1，R2，R3，R4)，的阻值來調整流過三極管T2的電流，三極管乃的工作與丁2相同，只需將電阻（R1，R2，R3，R4）和三極管T2看成T1的一個偏置電阻，那末三極管T1的情況與三極管T2—樣了，在電阻尺5旁并聯二極管（D5，D6),起穩定三極管乃的工作點作用。
　　控制電路供電電路2、調速電路3同圖2。如圖4所示，對于低壓大電流繞組的無刷直流電機，二極管（巧一！^)整流后高壓直流經過繞組電壓供電電路1降壓后獲得低壓直流直接輸入至繞組輸入端乂㈤，同時整流后的高壓直流也通過控制電路供電電路2降壓獲得低壓直流輸入至控制電路輸入端V⑶，前述低壓直流同時被輸入至調速電路3，通過調速電路3獲得低壓交變直流輸入至調速輸入端0…。
　　繞組電壓供電電路1包括電阻（R1，R2，R3，R4，R5，R6，R7，R8，R9，R10〕、二極管(D5，D6)、三極管（T1，T2，T3)，其中電阻(R9，R10，R6，R7)，是三極管T3的偏置電阻，通過調電阻(R9，R10，R6，R7)的阻值來調整流過三極管T3的電流，三極管T2的工作與丁3相同，只需將電阻(R9，R10，R6，R7)，和三極管T3看成T2的一個偏置電阻，那末三極管丁2的情況與三極管了3—樣了，三極管乃的工作與丁2相同，只需將電阻〔R3，R4，R8)、T2的偏置電阻[電阻（R1，R2，R3，R4）和三極管T3看成T2的一個偏置電阻]和三極管T2看成T1,的一個偏置電阻，那末三極管丁丨的情況與三極管丁2—樣了，在電阻&旁并聯二極管〔05，06〉，起穩定三極管乃的工作點作用。控制電路供電電路2、調速電路3同圖2。本實用新型通過先整流后降壓的手段，將220V或110V的交流整流后變成高壓直流，然后通過三極管的變阻特性進行降壓，通過單相管（MOSFET）的變阻特性進行調速，有效地提供了用于無刷直流電機的電源，避免使用變壓器等降壓手段，有效減小了產品體積，使產品結構更趨于合理，提高了電源工作的穩定性。
