購買時代超群的產品買的不僅僅是產品，更重要的是服務，不管您買的是1套產品，還是100套產品，您都可以得到全程免費的專業的技術支持，助您完成****化的解決方案！產品免費保修一年！ 適用產品類型 數控鉆床系統、數控車床系統、數控銑床系統、數控磨床系統 裁剪機控制系統、切割機控制系統、焊接控制系統、點膠機控制系統、送料控制系統 位移臺、一維控制平臺、二維控制平臺、三維控制平臺 螺紋機控制系統、鎖螺絲機控制系統 噴涂生產線控制系統、裝配生產線控制系統、記米器控制系統 技術特點 自動執行：可實現實際運行、空運行、單段執行、終止程序、啟動和暫停功能 手動操作：可實現手動高、低速、點動操作、回程序零、回機械零等操作。 程序管理：可實現對程序進行編輯、讀入、刪除、保存功能。 參數設置：可設置與加工、操作有關的各個控制參數，使加工效果達到****狀態。
區別 | 原版CM30L | 2017新CM35L | 程序文件下載 | 串口線（選配） | USB線（標配） | 開機界面下載 | 串口線（選配） | USB線（標配） | 控制軸數 | ****到3軸 | 增加至4軸（可滿足特殊要求） | 供電 | DC24V（不隔離） | DC24V（隔離）、USB口供電 | 輸出口負載 | 單通道****100mA | 單通道500mA，****可達1A | 輸入、輸出數 | 16輸入、8輸出 | 14輸入，8輸出 | 按鍵 | 薄膜按鍵（質感差） | 獨立按鍵（高壽命、質感強） | 面膜 | 帶電路（難維護） | 高透獨立面膜（易維護，低成本） | 接線端 | 扁平線與轉接板結合使用 | 殼體背面直接出端子接線（方便、降低用戶使用接線板成本） | 硬件結構 | 5年前的初級水平 | 豐富經驗，結合大量測試，積累多年經驗 | 軟件結構 | 5年前的初級水平 | 結合多年用戶要求，積累大量經驗與需求 |
本系統具有高可靠性，高精度，噪音小，操作方便等諸多特點。本控制器可控制1-4個電機運動，可實現快速、直線插補、圓弧插補等多指令操作。具有循環、跳轉等功能。簡單、清晰的參數給您的操作帶來方便和快捷。輸入/輸出的設置功能可方便您的使用和維修。 主要特點 全中文引導式操作 高性能、高速度32位處理器
專用運動控制芯片(信號輸出為:單極性，方向+脈沖) 控制指令豐富：快速、相對、****、圓弧、延時、暫停、跳轉、子程序、工件計數等等 DC24V（隔離）直流供電（USB口可以直接供電，方便學習與操作） 192×64點陣大液晶 28位獨立接觸式按鍵（手感更好，壽命大大延長） 背面直接出接線端子，無需再配置接線板（節省空間及成本） 14路光電隔離24V輸入,8路光電隔離24V輸出（輸出能力增加，對系統更加安全，抗干擾能力加大）
掉電保存 計數器功能 20個文件存貯 單個文件程序****行數為480行 指令隱藏功能：可以選擇隱藏不需要的指令，從而更加方便程序編輯與使用，并且可以隱藏或鎖住程序文件，防止最終使用者對已編輯好的程序進行誤操作 時間密碼鎖機功能：根據設定時間對系統進行上鎖 適用場合：儀表車床、簡易車床、簡易銑床、簡易鉆床、 送料機、沖孔機、剪板機、 主要功能 自動加工：可實現單段/連續運行等功能。 手動操作：可實現高、低速手動、點動、回程序零、回機械零、直接控制輸出口等操作。 程序管理：可對當前加工程序進行修改、保存。 參數設置：可設置與加工、操作有關的眾多控制參數，使加工效果達到****狀態

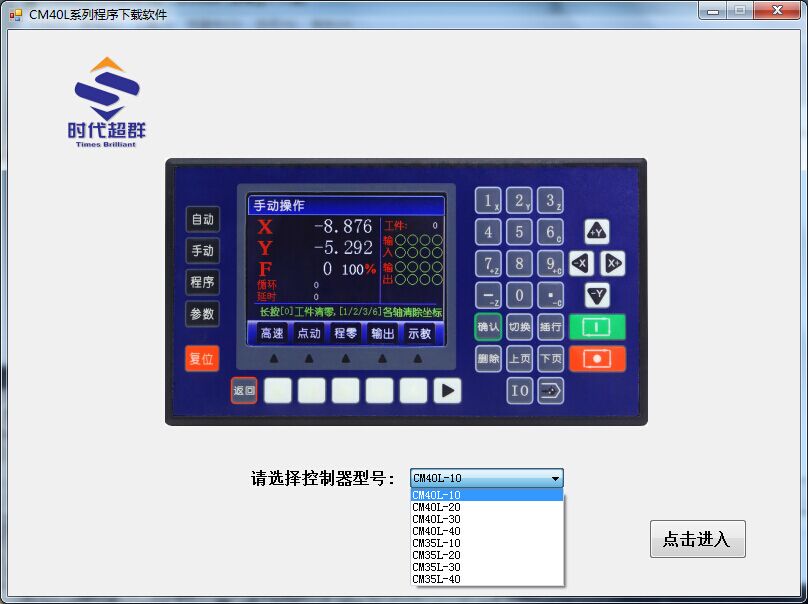

上位機軟件通信介紹 1. 首頁型號選擇

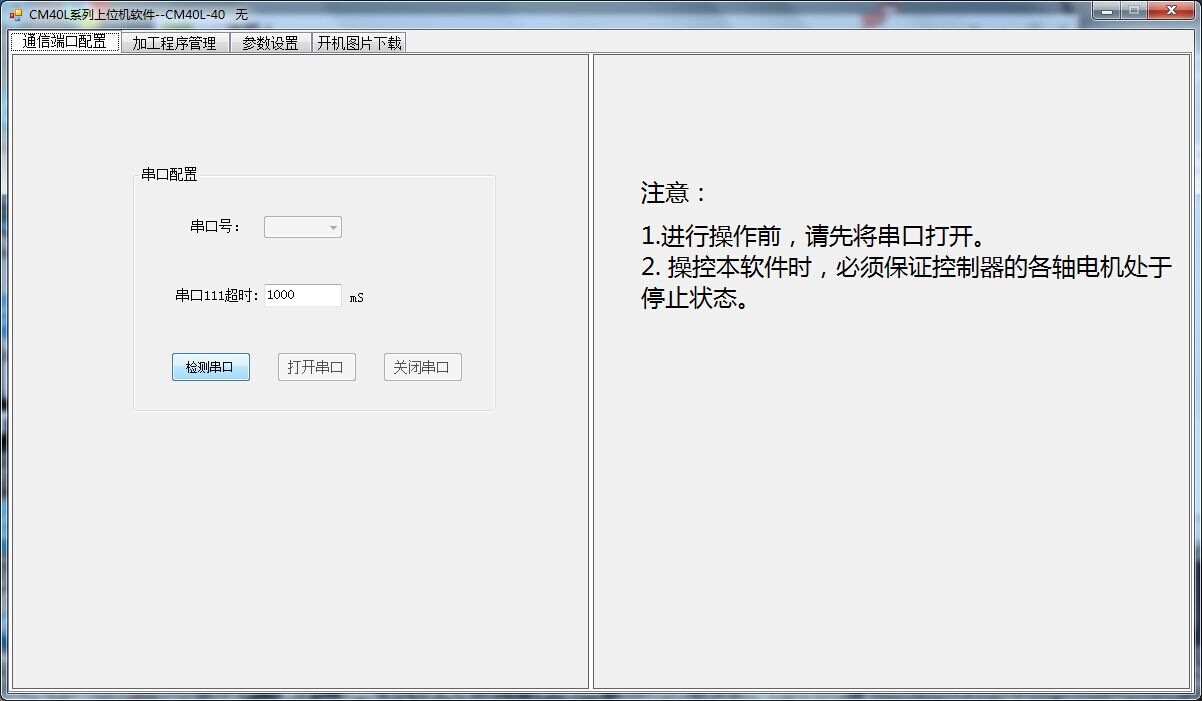

2.USB通信端口選擇

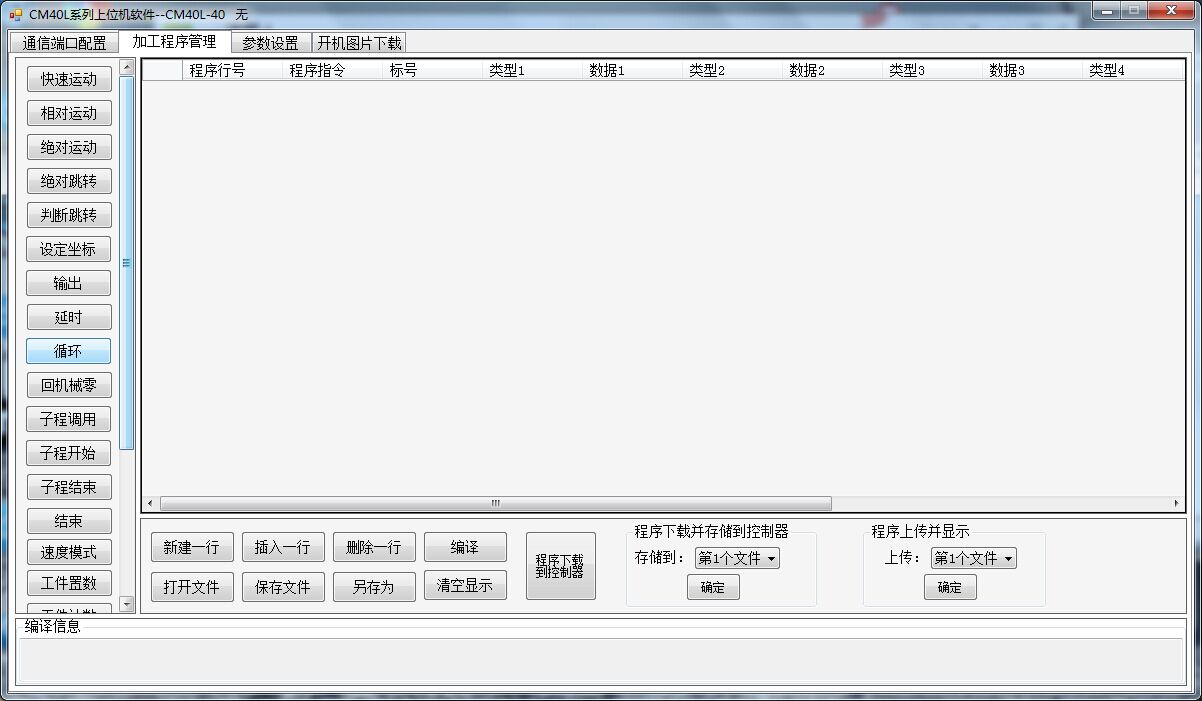

3.編程界面方便簡潔,****的亮點是，可上傳控制器已存儲程序，與下載到控制器程序

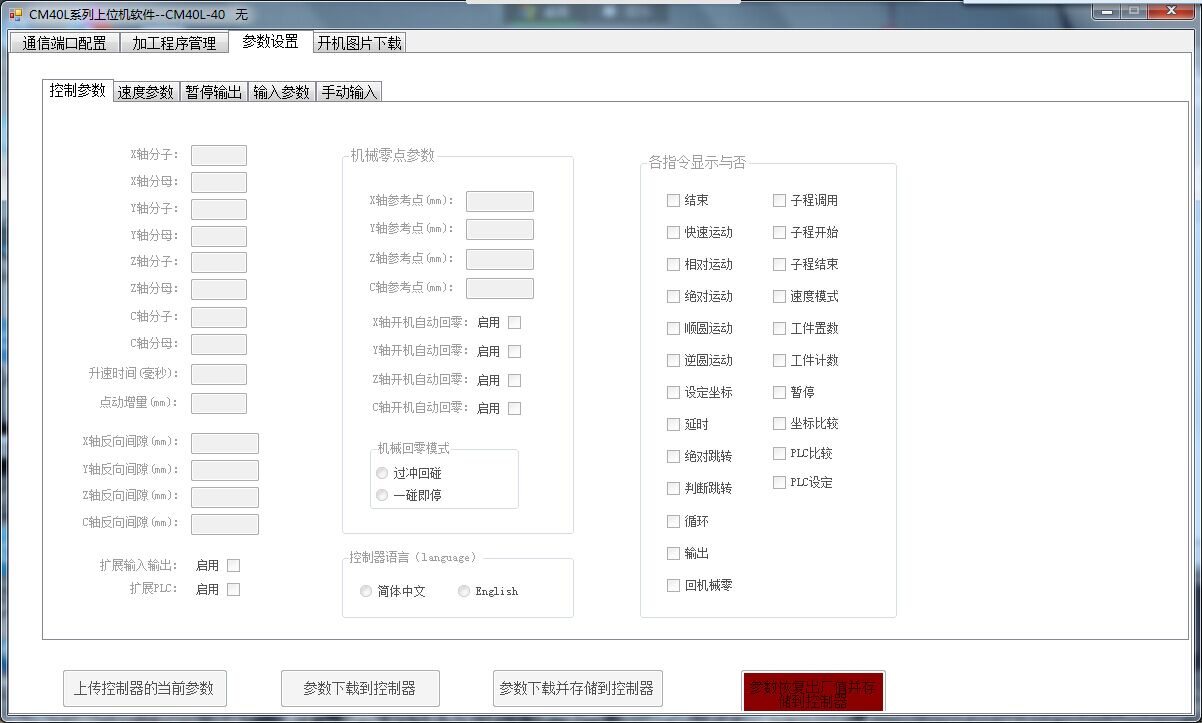

4.參數也可下載與上傳控制器的數據，更方便編輯操作

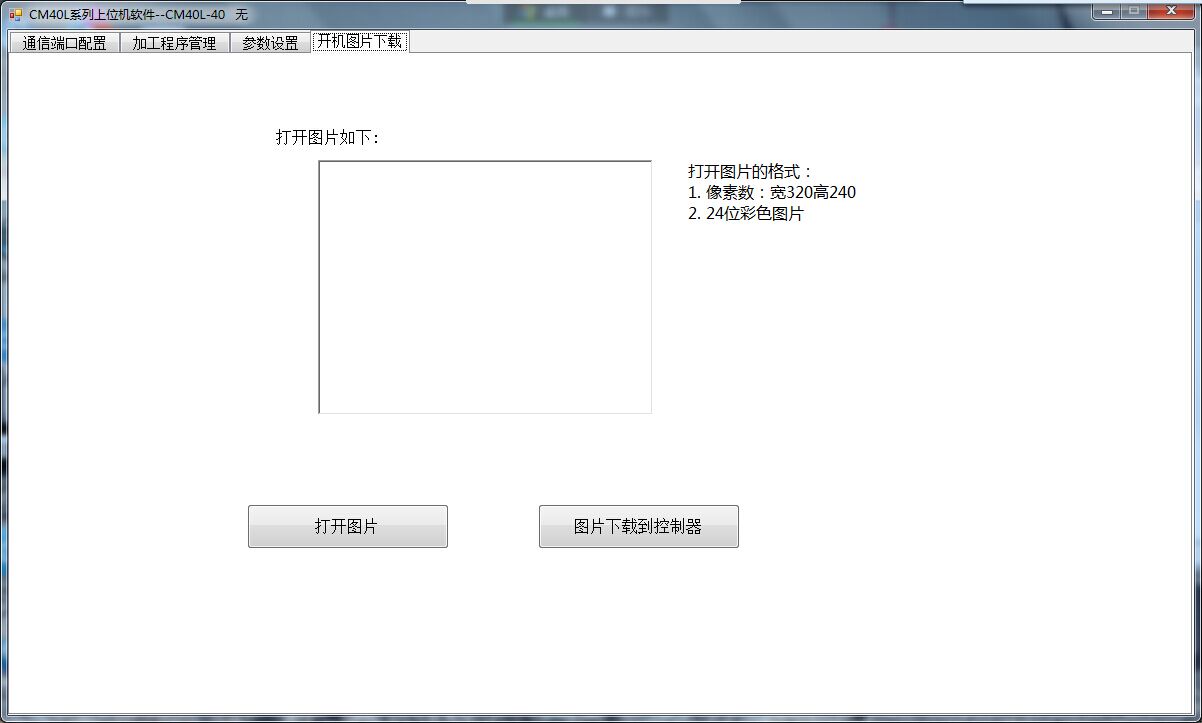

5.可下載彩屏開機界面，圖片格式也可顯示
輸入輸出擴展輸入輸出不足可外接擴展信號板（需另購） 客戶經常會遇到,外部接的功能比較多，輸入輸出不夠用，本控制器可擴展外部IO口最多增加到32個輸入 24個輸出。

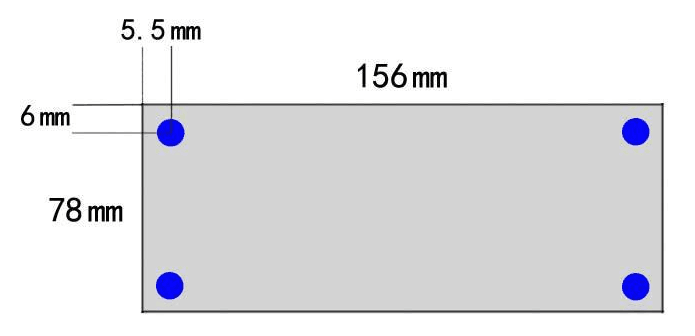

本擴展板需另購有需要聯系店主價格如下： 16入16出價格：180元 8入8出價格：120元 16入0出價格：90元 0入16出價格：120元 安裝尺寸圖：

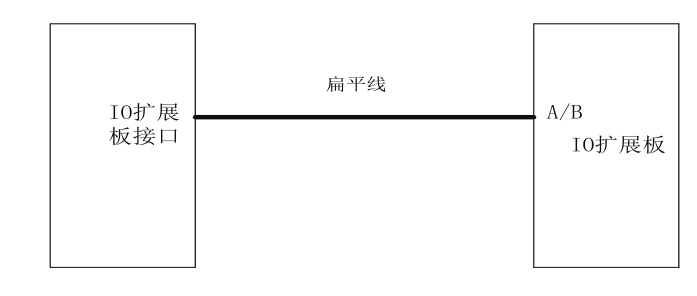

使用方法：
使用及測試方法如下： 1、參數→用戶→用戶密碼：輸入 123456 2、參數→控制→擴展輸入輸出：用“切換”鍵將“禁止”切 換成“有效” 3、按“確認”鍵（保存） 4、切斷電源 5、將擴展板與 CM40L 系列 通過標配連接線連接好，并連接 好擴展板電源 6、將控制器與擴展板電源同時打開，或先打開擴展板電源， 然后打開控制器電源 7、打開控制器電源后，系統自動識別擴展板的輸入及輸出口 配置，進入正常主界面 8、IO →實入可以進行輸入口測試操作或輸出里面進行輸出 口的操作 9、系統自帶的 IO 設置可以正常配置
常見問題解答 1、初次使用CM35L控制器，怎樣編寫程序和保存程序呢？請舉例說明。 案例動作要求： X軸電機先運行10mm，速度500mm每分鐘，然后讓一個輸出口1接通，接通后等待輸入口1的信號，直到輸入口1有信號接通時，輸出1斷開 編程動作如下： 主界面下 選擇“程序管理” 再選擇“程序編輯” 長時間按住“F”鍵（這樣就表示新建了一個文件，界面顯示為“n001 結束 文件----”） 側面選擇“指令上翻”直到找到“相對運動”指令 界面會顯示為 n001 相對運動 文件---- 標號：0 X：0.000 F:0 然后移動上下箭頭，將光標移到X位置，按數字鍵，填寫10，接著再移動光標到F位置，按數字鍵，填寫500 填寫好之后的界面上應該顯示為： n001 相對運動 文件---- 標號：0 X：10 F:500 編寫好n001之后，再按按鍵“下頁”，界面顯示如下： n002 結束 文件---- 標號：0 同理，再到側面按鍵通過按“指令上翻”，找到“輸出”指令 然后再移動光標，填寫輸出口及需要給輸出口的狀態 編寫好n002之后，再按“下頁”編寫n003 以此類推 案例的程序編寫好后如下： n001 相對運動 文件---- 標號：0 X：10 F:500 n002 輸出 文件---- 標號：0 輸出口：1 狀態：通（通過“確認”鍵切換狀態） n003 暫停 文件---- 標號：0 輸入口：1 條件：通（通過“確認”鍵切換狀態） n004 輸出 文件---- 標號：0 輸出口：1 狀態：斷（通過“確認”鍵切換狀態） n005 結束 文件---- 編寫好后，通過按鍵“上頁”或者“下頁”檢查一番，沒有問題，按一次“退出”按鍵 然后選擇“程序保存”，然后根據提示輸入文件名字（由1-4位數字組成） 再按“確定”按鍵就可以了 然后連續“退出”直到主界面，再選擇“自動執行”后，按“啟動”按鍵，就可以執行剛剛編寫的程序了。 2、CM35L控制器連接伺服驅動器時，脈沖應該設置多少？電子齒輪比應該怎么計算？ 以時代超群DM系列高壓驅動器為例 一：伺服使能 1.調 PN-10為0 PN-74為1 重新上電 2.調 PN-09為0 PN-03為0 重新上電 二：帶控制器運行 1.連接所有配線， P24--24V+ M24--24GND PUL+ -- 轉接板5V+ PUL- -- 轉接板Xcp DIR+ -- 轉接板5V+ DIR- -- 轉接板DIR 2.進入控制器手動選項，運行手動轉動與點動轉動，查看電機是否正常旋轉。 三：根據不同用戶調節電子齒輪比（PN-01、PN-02。一般為默認4:1）即2500個脈沖一圈。控制器的電子齒輪比是1:1，然后點動增量填2500的話，按一次電機轉一圈。 注意：伺服驅動器電子齒輪為1:1時，是10000脈沖一圈。 3、用新款CM35L系統做焊接的時候，V/G端子必須單獨接24V電源嗎？ 假如是用來做焊接系統的話，并且用的是新款TC55系統，那么V/G端子強烈建議要單獨接塊24V開關電源，并且與系統供電端子24V、0V的電源是不共地的，這樣可以發揮系統IO電氣隔離所帶來的穩定性，特別注意，所有電氣設備器件一定要有效的接地 。 4、CM35L控制器輸出口怎么控制繼電器？ 操作步驟： 1）、首先按下控制器上的程序管理，在按程序編輯，在按指令上翻或指令下翻，找到輸出指令，填寫輸出口號，按下退出，在按下程序保存，在按下確定鍵提示保存成功退出即可。 2）、外部線路連接，控制器的輸出口接到繼電器的負端，繼電器的正端直接連接到開關電源的正極。 3）、上電即可使用。

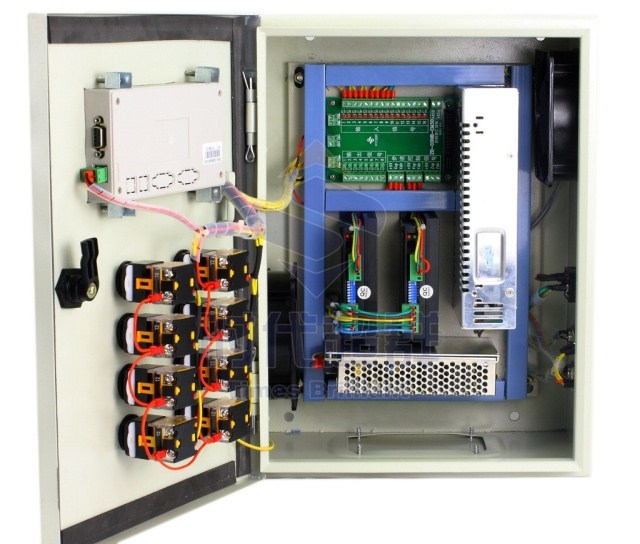

可定制專業電氣配套控制箱
聯系方式：QQ:467102884 電話：13811070445（劉女士）
