蝸輪蝸桿減速無刷測試視頻（1）：http://pan.baidu.com/s/1qYz6gnM

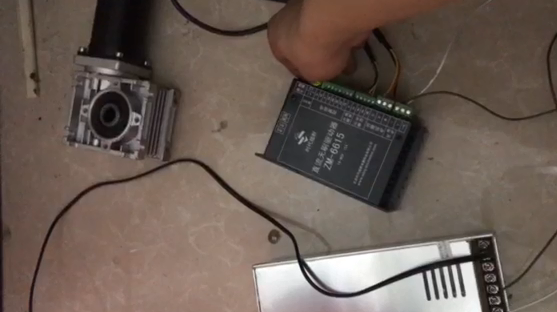

蝸輪蝸桿減速無刷測試視頻（2）：http://pan.baidu.com/s/1geWclyF 上圖使用的是時代超群直流無刷電57BL115S21-230TF9 24V 210W 3000轉，0.7NM，具體參數見下表，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。可用于抽油煙機、抽水機等家用器具，以及電控制器、發動機等汽車領域。應用范圍非常廣泛。
型號 | 電壓
V | 額定功率
W
| 額定轉矩
N.M | 額定轉速
rpm | 空載轉速
rpm | 額定電流
A | 空載電流
A
| 級對數 | 57BL55S02-212TF9
| 24
| 22
| 0.175
| 1200
| 2000
| 1.4
| 0.2
| 4
| 57BL55S06-230TF9
| 24 | 60 | 0.18
| 3000
| 4800
| 3.3 | 0.3 | 2 | 57BL75S10-225TF9
| 24
| 100 | 0.38
| 2500
| 3500
| 5.9
| 0.8
| 4 | 57BL75S10-230TF9
| 24
| 100 | 0.32
| 3000
| 4500
| 5.9
| 0.8
| 2 | 57BL95S06-210TF9
| 24 | 60 | 0.6
| 1000
| 2000 | 3.6
| 0.4 | 4 | 57BL95S15-230TF9
| 24
| 150
| 0.5
| 3000
| 4500
| 8.7
| 0.8
| 2
| 57BL95S15-230TF9B
| 24 | 150 | 0.5 | 3000 | 4500 | 8.7 | 0.8 | 2 | 57BL115S18-230TF9
| 24 | 180 | 0.57 | 3000
| 4500
| 10.7 | 1.1 | 2 | 57BL115S21-230TF9
| 24 | 210 | 0.7 | 3000 | 5000 | 13 | 1.3 | 4 | 57BL75S10-336TF9
| 36
| 100 | 0.265 | 3600 | 4600 | 3.8 | 0.4 | 2 | 57BL95S15-336TF9
| 36
| 150
| 0.4
| 3600
| 4700
| 5.7
| 0.5 | 2 | 57BL115S30-3150
| 310
| 300 | 0.57 | 5000 | 6200 | 1.3 | 0.2 | 2
|
可配RV30蝸輪蝸桿減速機具有反向自鎖功能，配20速比減速比之后輸出轉速在150轉左右，輸出扭矩為0.7NM*20速比*60%效率=8.4NM左右，我公司生產的蝸輪蝸桿機械結構緊湊、體積外形輕巧、小型高效；熱交換性能好、散熱快；安裝簡易、靈活輕捷、性能優越、易于維護檢修；運行平穩、噪音小、經久耐用；使用性強、安全可靠性大我公司生產
配套ZM-6615高性能無刷驅動器(控制器)是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。ZM-6615高集成度高可靠性無刷直流(BLDC)電機控制器；三相全橋，PWM斬波方式；閉環穩速，大負載時電機仍能保持轉速；純硬件設計，高速度，高抗干擾能力；周波限電流方式，保護更加精確快速；低發熱，大功率。 主要功能 ·欠電壓(≤18V)、過熱(＞150℃)自動保護 ·堵轉保護時間2-15秒可調 ·霍爾錯誤保護 ·輸出限流線性可調：1-15A ·支持內置電位器、外接電位器、模擬電壓和PWM調速 ·帶有使能功能 ·帶有速度反饋信號輸出 ·帶有EABS電子快速制動功能 ·具有緩啟動功能，避免電流過沖，有效保護電機
可以配250W-24V開關電源，給ZM-6615驅動器供電，高效率，高可靠；全球適用AC輸入電源；****滿負荷燒機測試；保護特性：短路/過載/過壓；尺寸: 159*97*38mm (L*W*H)

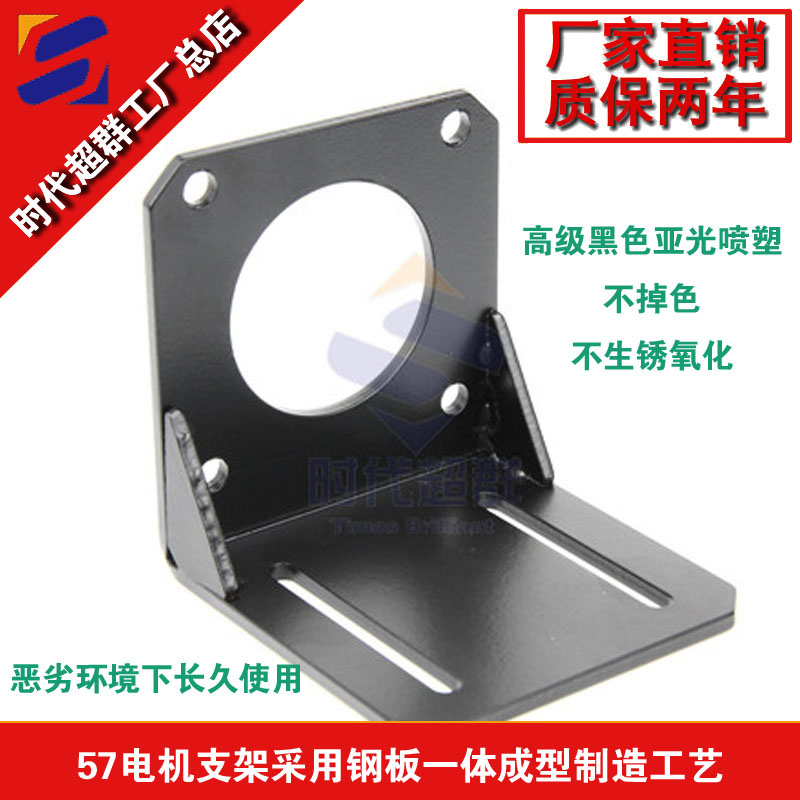

時代超群電機支架具有以下特點：
1.強度--采用鋼板一體成型制造工藝，兩側再焊接加強固定筋保證足夠強度； 2.尺寸--所有開槽開孔均為高精密沖床一次沖壓加工而成，保證尺寸****精確精準，與電機配合嚴絲合縫； 3.表面處理--采用質感****的****黑色亞光噴塑，即便是在惡劣環境下長久使用，也不會掉色，更不會生銹氧化； 4.配螺絲--可選配硬度為12.9級的合金鋼內六角螺絲套裝，或****不銹鋼十字螺絲套裝(適用于無內六角扳手客戶)
聯系方式：QQ:467102884 電話：13811070445（劉女士）
