測試視頻下載地址：http://pan.baidu.com/s/1hsnb5mW 上圖為時代超群兩相混合式步進電機57HBP80AL4-TF0步距角1.8°，扭矩2N.m，電流3A，機身高80MM，軸徑Φ8MM，出軸長22mm，搭配的ZD-M57P兩相步進電機驅動器，微型設計，安裝便利，可與 57 步進電機一體化；散熱鑄鋁封閉型外殼；停止運行時自動半流,無鎖相噪聲；并行接口高速光電隔離,兼容3.3-5V 和12-24V 邏輯電平；電流 2-4.5A 連續可調；1/2/4/8/16/32/64/128 細分可選。 下面介紹一下此款驅動器如何進行調試。 首先一些重要參數要了解：  其次電氣接口注意事項：

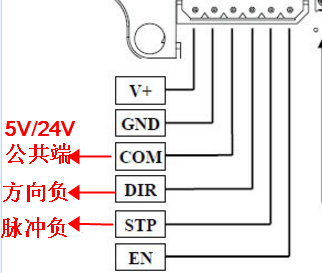

兼容 3.3V-5V 和 12V-24V 用戶，脫機信號可選接。 接好線以后做一下簡單測試：

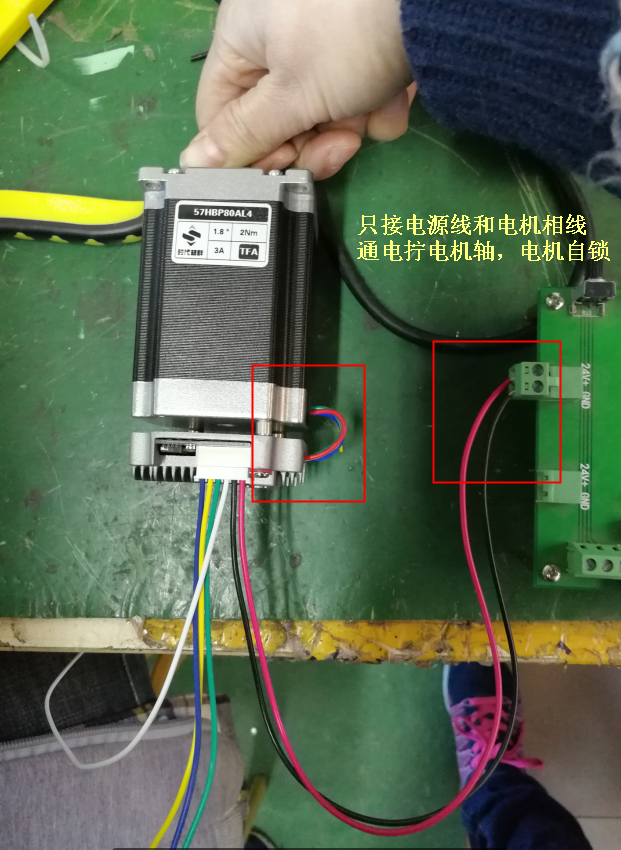

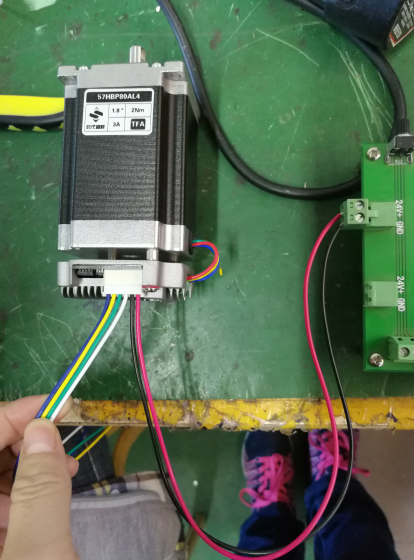

只接電源線和電機相線，通電后擰動電機軸，此時電機應該是自鎖的狀態。 然后接好控制端口：

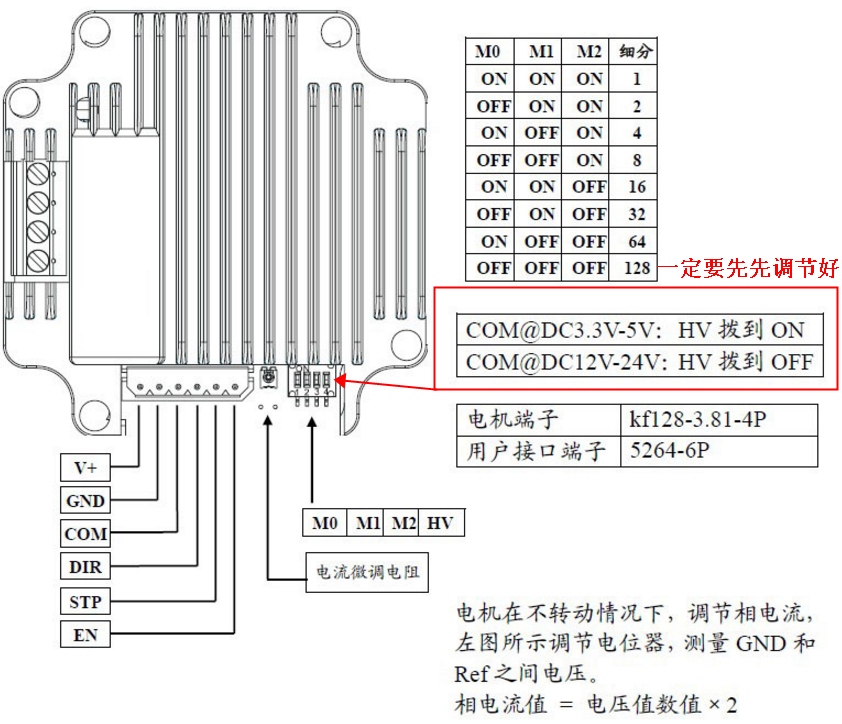

注意：用戶系統使用 3.3V-5V 時，撥碼開關 HV 撥到 ON（見 3 電氣接口） 用戶系統使用 12V-24V 時，撥碼開關 HV 撥到 OFF 然后接好控制端口：

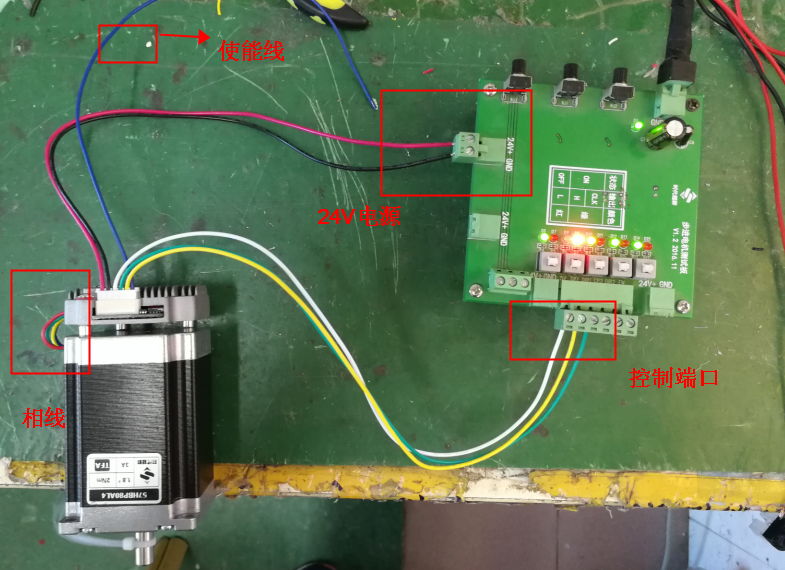

此時就可以對電機進行控制：可根據客戶的自身情況進行電流和細分的調節。 具體視頻參考如下：http://pan.baidu.com/s/1hsnb5mW 控制器推薦：
適配控制器DY-IS步進/伺服控制器，具有體積小、可靠性高、壽命長、易于使用指令豐富等特點。DY-IS可控制軸數為單軸；可編程（可實現各種復雜運行：定位控制和非定位控制）；****輸出頻率40KHz，特別適合控制細分驅動器；輸出頻率分辨率1Hz；編程**** 99 條；8 位數碼管顯示，手動/自動狀態顯示、運行/停止、狀態顯示、步數/計數值/程序顯示、編輯程序，參數顯示、輸入/輸出狀態顯示、CP 脈沖和方向顯示；有自動運行功能、手動運行功能、參數設定功能、程序編輯功能、回零點功能：可雙向自動回到零點；編程指令共 14 條指令。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
