常會碰到一些客戶問控制器怎么編程。電機，驅動器怎么接線等問題。電話打了無數遍終于搞明白了。但是時間也浪費了。根據這種現象，公司提供了配電箱集成服務，只要客戶把自己設備想實現的功能高速技術人員，技術人員就會根據客戶的需求把所需要的運控設備集成到配電箱中，客戶只要插上電源，按下按鈕，即可輕松工作。 客戶要求很簡單，不需要編程，可外接控制正反轉，可正反轉，電位器調速即可。

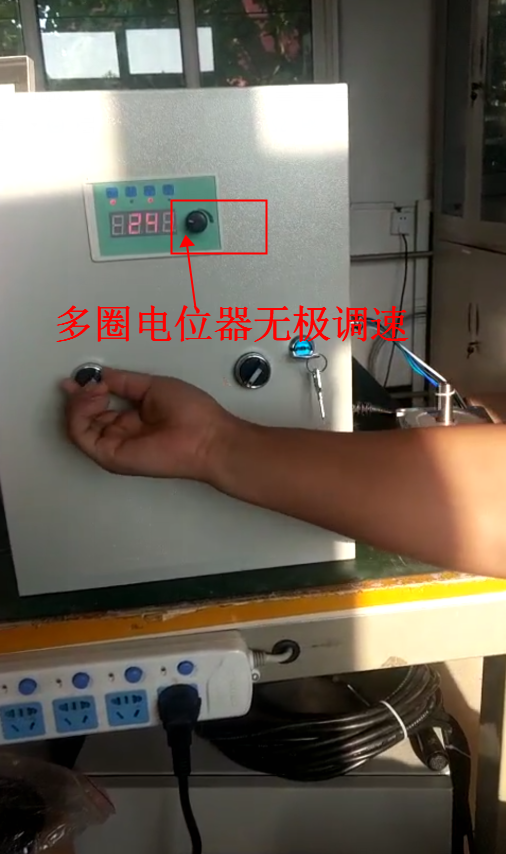

上圖為客戶定制單軸控制柜，控制一臺86步進電機運動，配套一臺ZD-2HA860驅動器，一款60V-400W開關電源給驅動器供電，一款可無極調速單軸控制器CS10-3，和一個24V開關電源給控制器供電。下面做分別介紹：
上圖為時代超群CS10-3脈沖發生器可以控制步進電機，伺服電機,電機轉速0-1000轉每分鐘,方波，無極可調。外接啟停、方向可以實現外部控制,具有調速、定長功能。
基礎接線方式：
86HBP113AL4-TK0兩相混合式步進電機 步距角1.8°，扭矩8.5N.m，電流4A，機身高113MM，軸徑Φ14MM，鍵5，出軸長36mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。
