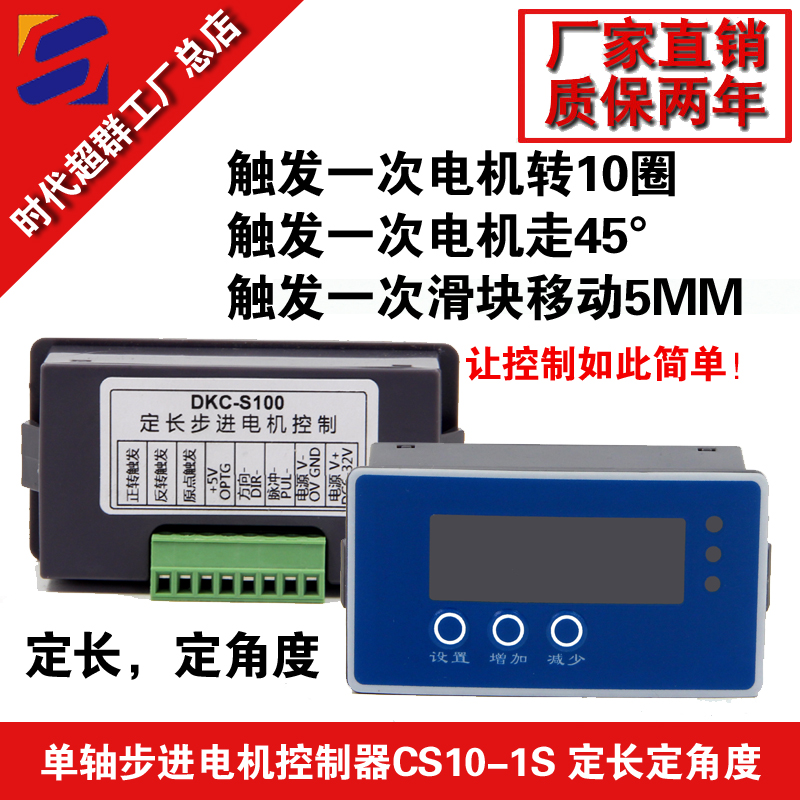

CS10-1S是由我公司自主開發的一款定長型步進電機控制器。該控制器使用進口原裝高速智能芯片做為硬件平臺，軟件上采用獨特的抗干擾技術使得該控制器的穩定性，可靠性和強抗干擾性都非常的好。因此該控制器適用于各種環境惡劣的工廠現場。可應用于各種工位控制，定長控制，等各種精確控制要求。 其次我們按照下圖接線
控制器接口如下
1 | 正轉觸發 | 觸發該端口電機正轉1-FN距離 | 2 | 反轉觸發 | 觸發該端口電機反轉3-CN距離 | 3 | 原點觸發 | 原點觸發輸入端電機立即停止 | 4 | +5V OPTG | 正5V輸出，接驅動器控制信號公共端 | 5 | 方向DIR- | 方向信號輸出端，與驅動器DIR-連接 | 6 | 脈沖PUL- | 脈沖信號輸出端，與驅動器PUL-連接 | 7 | 電源V- | 電源負端輸入 | 8 | 電源V+ | 電源正端輸入，電壓直流6-32V。 |
注：觸發信號為下降沿觸發，0-5V，****不能超過24V
序號 | 功能描述 | 表示字符 | 參數 | 注 解 | 1 | 正轉距離 | 1-CN | 1-9999 | 實際輸出脈沖量等于《1-CN》*《5-CF》 | 2 | 正轉速度 | 2-CS | 1-500 | 正傳方向的速度值 | 3 | 反轉距離 | 3-FN | 1-9999 | 實際輸出脈沖量等于《3-FN》*《5-CF》 | 4 | 反轉速度 | 4-FS | 1-500 | 反轉方向的速度值 | 5 | 細分設置 | 5-CF | 1-9999 | 相當于一個單位設置值，比如電機移動1MM需要XX個脈沖則這項就為XX。 | 6 | 加速設置 | 6-AC | 1-20 | 數值越大加速時間越長， | 7 | 觸發計數 | 7-JS | -- | 觸發次數，不管觸發正轉，反轉該數值都是會增加的。 | 8 | 手動點動 | 8-Sd | -- | 手動點動模式，按下“增加”電機正轉，放開停止， “減少”為反轉
|
驅動細分參數： 1驅動器使用16細分，（即3200脈沖轉一周） 通過上面驅動器細分得知道3200脈沖電機轉一周，那么一個脈沖電機應該轉動的角度就應該是360°/3200=0.1125° 好知道了一個脈沖的角度是0.1125°反過來我們需要的是45度是需要多少脈沖呢。 所以 45°/0.1125=400 得到45°的角度需要400個脈沖。 這樣我們就可以在《5-CF》里面設置為400. 在《1-CN》里面設置1，就能達到觸發一次電機轉45度，當然這個時候我們修改《1-CN》里面的數值為2，則這個時候我們觸發一次，電機就是轉動90度。
時代超群供應的混合式兩相步進電機57HBP112AL4-TF0三相混合式步進電機 步距角1.8°，扭矩2.4N.m，電流3A，機身高112MM，軸徑Φ8MM，銑扁，出軸長21mm，采用永磁硅鋼片造，低碳環護，力矩，與其他品牌步進電機相比具有定位精度高，輸出力矩高，響應頻率高，運行噪音低，動態特性好等特點及優勢。廣泛適用范圍于激光、醫療、紡織、安防等行業。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 聯系方式：QQ:467102884 電話：18710050116（劉女士）
