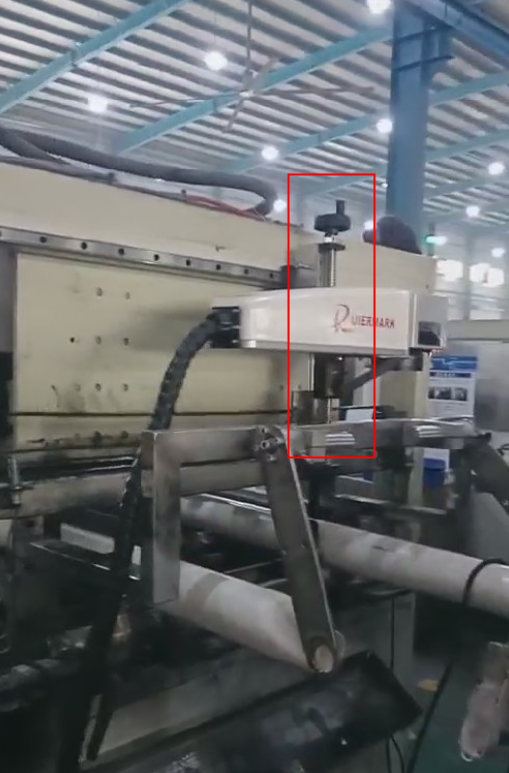

上圖為客戶的一套激光儀器,左右往復運行采用的是同步帶導軌,上下的移動采用的是時代超群CBX系列直線導軌,導軌采用加裝手輪直接手動驅動的方式,手輪前邊有一個鎖緊裝置。客戶手動來控制激光器的上下升降

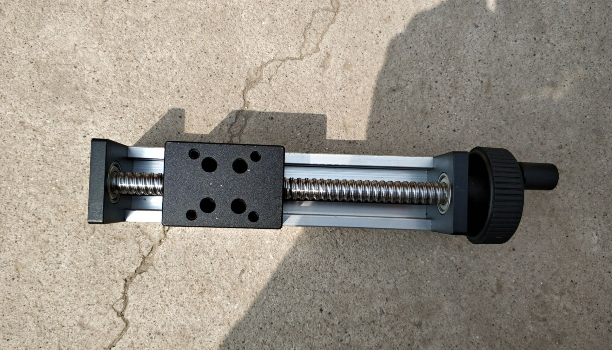

客戶采用的是1605絲桿,既絲桿直徑16MM,導程5MM,絲桿有效行程300MM的直線導軌。加裝了一個手輪。
時代超群CBX系列線性滾珠絲杠直線導軌滑臺,水平載重50kg,垂直載重10kg,定位精度0.03MM,此款有效行程可做到1500mm,可做成1204、1605、1610規格的滾珠絲杠,可以加裝手輪,也可以搭配42/57步進電機、無刷電機,60閉環伺服電機等。

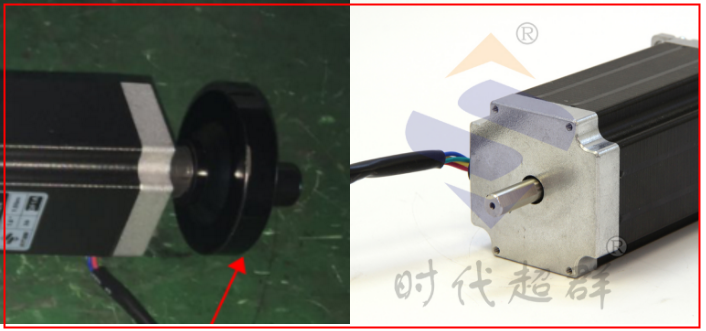

也可以采用加裝雙出軸步進電機,在加手輪的方式,實現電動和手動都可以控制。

電機采用優質冷軋硅鋼片和耐高溫永磁體制造,采用業界先進的磁路設計方案,具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性,運行平穩,無明顯振蕩區。 步距角1.8° 扭矩2.8N.m,電流3A,機身高112MM,軸徑Φ8MM,銑扁,前后出軸長21mm,可以加手輪。

配套驅動器ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器,特別適合大批量低成本用途,同時具有優越的性能。由于采用了三態控制技術,比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種,SW4 可設置靜止半流,極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善,高速性能也較大提升,驅動器的尺寸也較小,和市面上的驅動器相比,具有競爭力和吸引力。
