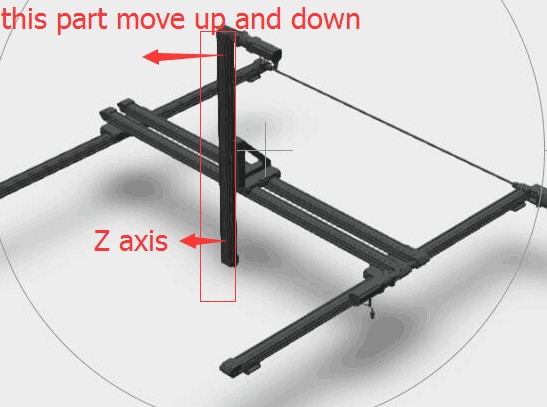

上圖為一個客戶定制的一套XYZ直線同步帶模組。五根，其中X軸兩軸同步，雙滑塊，Y軸的的兩根同步，Z軸的雙滑塊，和Y軸對接，用三腳架組裝好，導軌型材寬45MM,電機轉一圈移動72MM，有效行程X軸兩米，Y軸兩米，Z軸一米五，配有60/86伺服鏈接片，還可配57/86步進電機連接片，連接片可以定制。

上圖中水平和垂直方向?qū)к夋溄有枰玫缴蠄D的三角支架用于加強導軌的穩定性。 X軸采用的是86步進電機，Y軸也是86步進，Z軸采用的是帶剎車的步進電機，因為YZ滑塊對裝，Z軸電機運行的時候要帶動Z軸導軌本身的重量，所以要選一個86的電機才行，57的是帶不動的

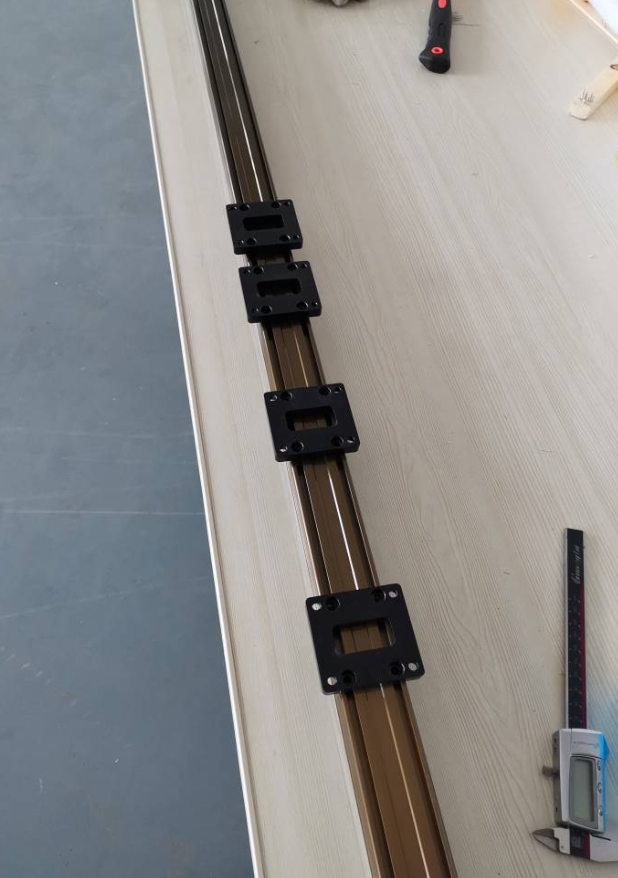

DS45M75C系列同步帶采用高剛度鋁合金做機體；運行速度快，****可到500mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。有效行程可做到50mm-3000mm，水平載重15kg，垂直負載5kg
山圖為地腳的安裝 1：低發熱（靜止時，電流幾乎為零，無發熱） 2：平滑（基于反饋編碼器的空間矢量電流控制算法和矢量平滑濾波技術，對困擾傳統步進電機的低頻共振有很好的抵制作用） 3：高速響應（先進的伺服控制技術提供了大力矩輸出，使得系統具有極高動態響應，步進伺服速度可到600-2000RPM） 4：適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備
時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。

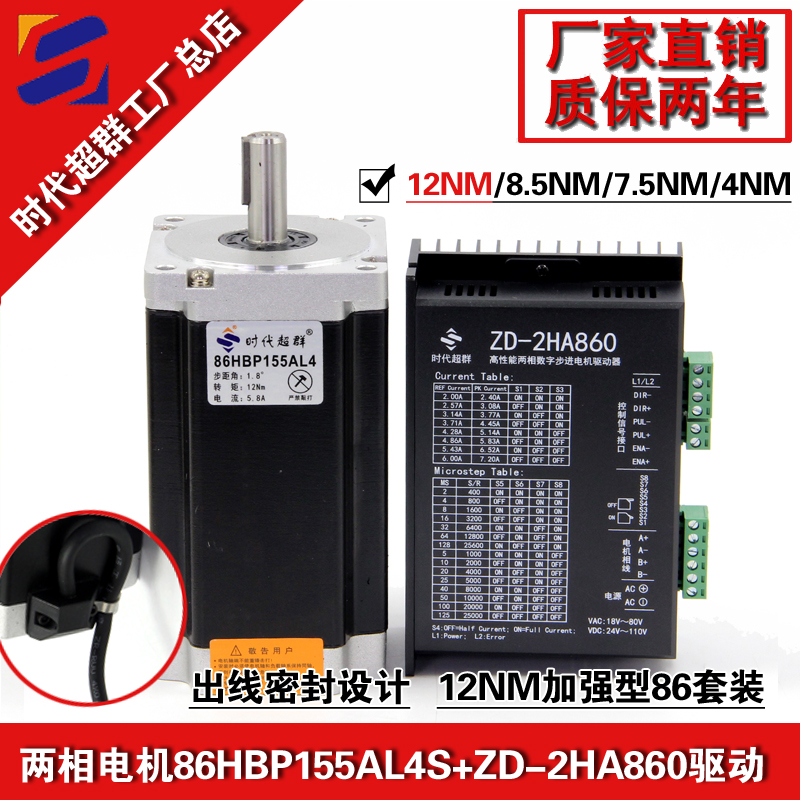

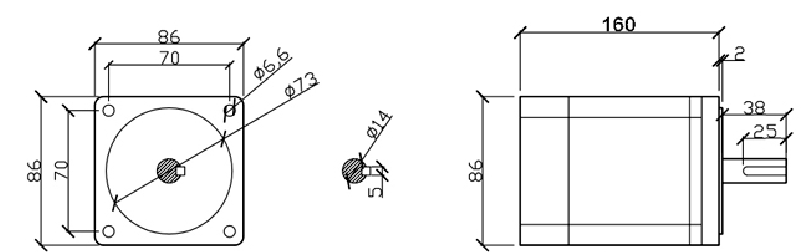

86HBP155AL4S-TK0兩相混合式剎車步進電機是時代超群推出的新款12NM步進電機，此電機性能要比同類市場相同扭矩的電機，磁力大，運行平穩，出線設計和密封圈的設計，讓電機抵抗惡劣環境的性能更佳，電機步距角1.8°，扭矩12N.m，電流5.8A，機身高150MM，軸Φ14MM。具體尺寸圖如下：

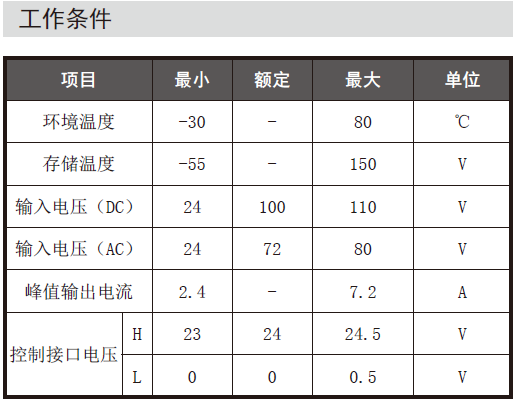

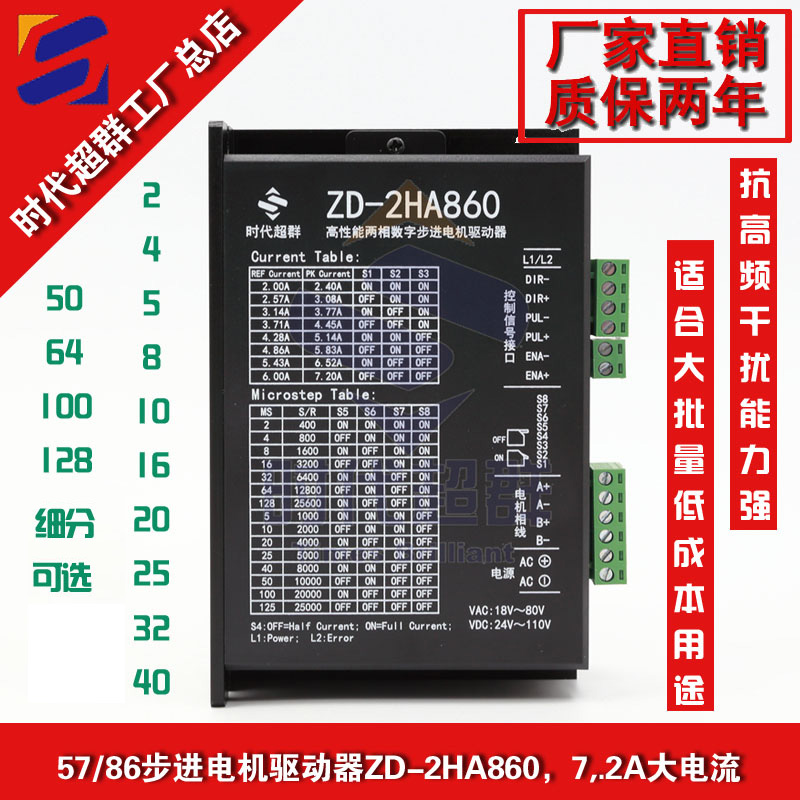

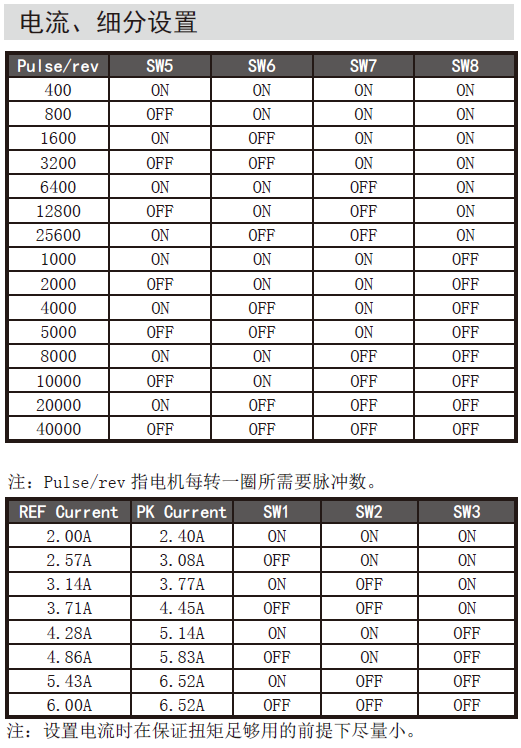

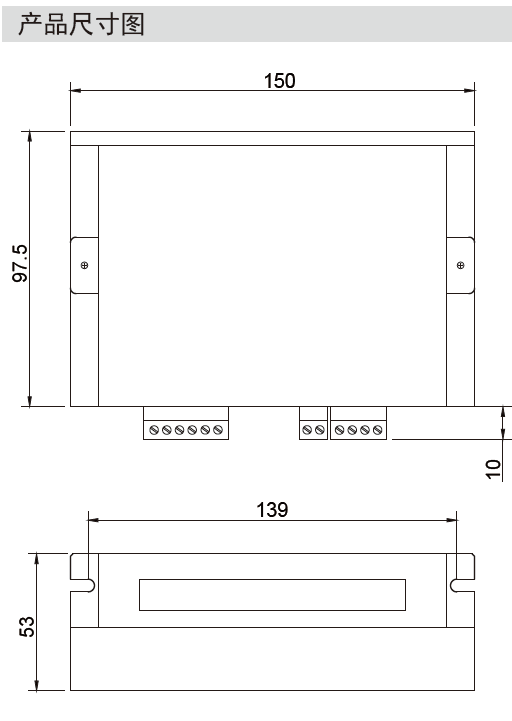

配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
