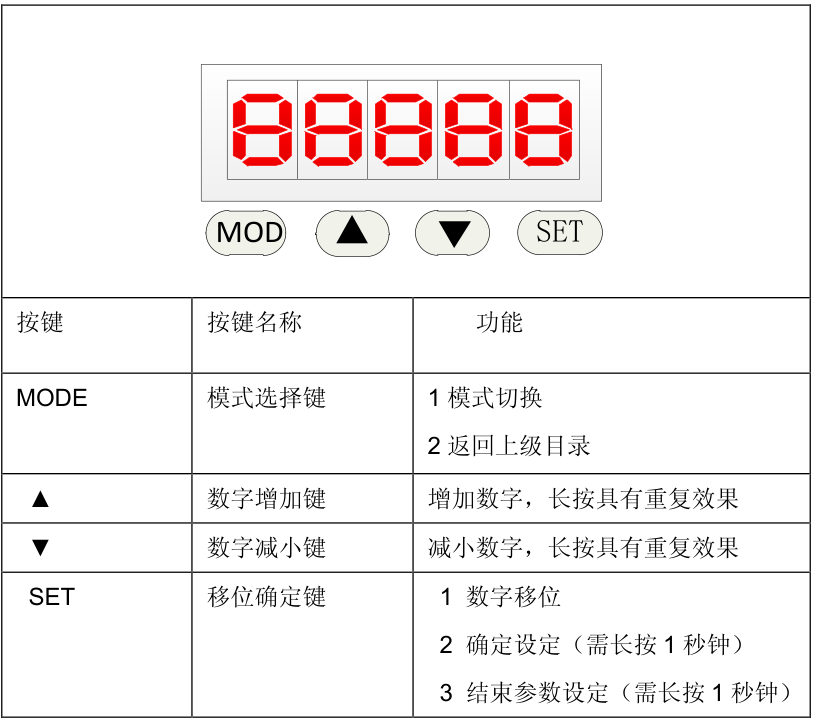

一·面板組成 顯示屏與按鍵(標準版)
注意：若顯示屏 5 5 位小數點全部在閃爍，警示有報警產生。必須清除報警后，驅動器才能正常工作 。 二·模式功換

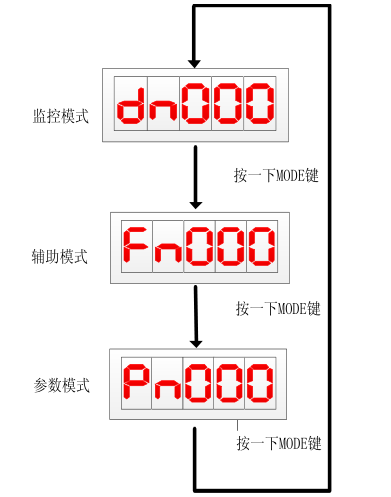

說明：當顯示屏顯示 Fnxxx,Dnxxx,Pnxxx 時,此時處于頂層目錄，mode 鍵為模式切換功能，可直接向其它模式切換，否則 mode 鍵為返回上層目錄功能。 三·監控模式(Dn)

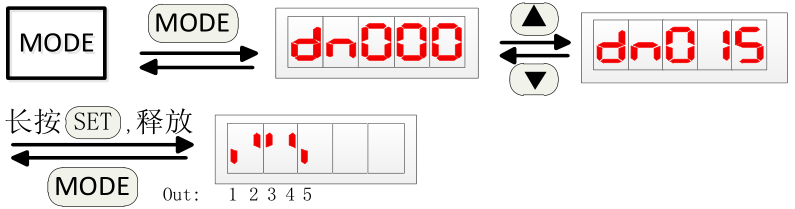

例：查看dn015號監控參數,此時sigOut1、sigOut5端口為低電平，sigOut2, sigOut3, sigOut4 端口為高電平。
————————》監控參數《———————— 點擊查看 四·輔助模式(Fn)

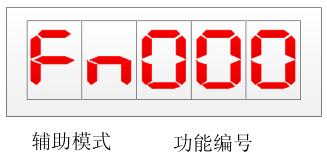

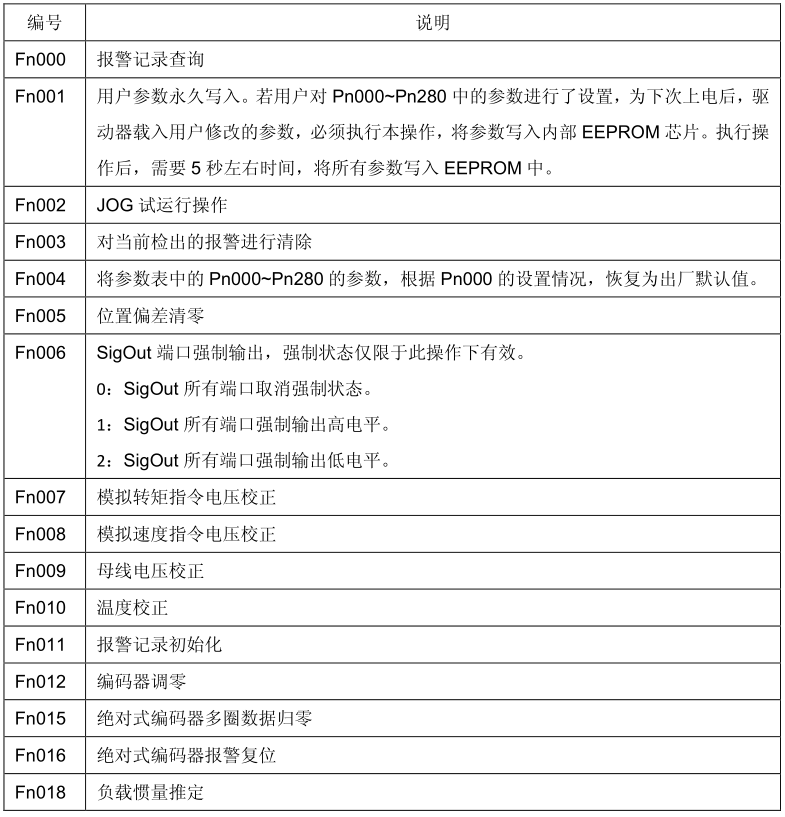

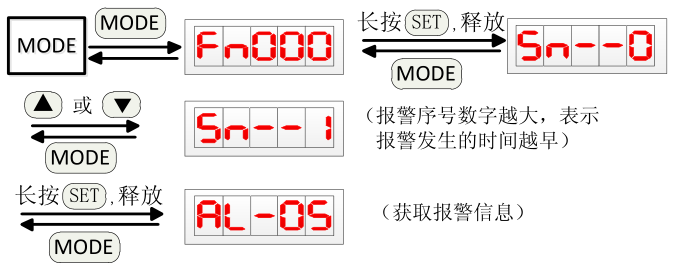

1.Fn000 報警功能查詢

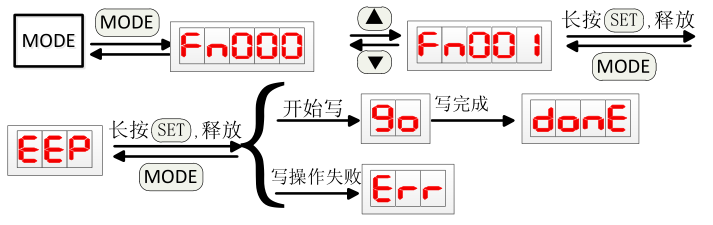

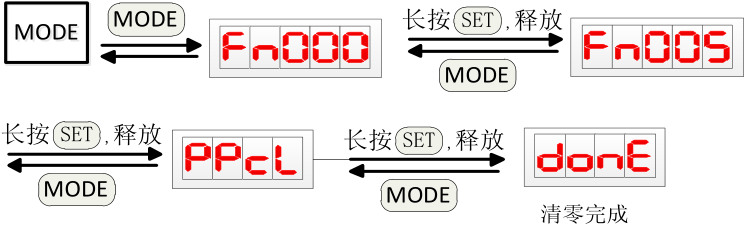

2.Fn001 用戶參數****寫入
說明 1：若最后操作顯示 ，可能是驅動器內部正在執行寫數據操作，請等待幾秒鐘再嘗試。 說明 2：必須等待寫完成再斷電，否則重新開機后，可能導致存儲芯片內容破壞（AL-01 報警）。 3.Fn002 試運行操作 0：點動模式

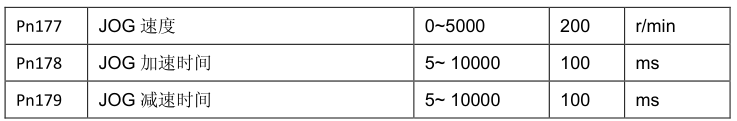

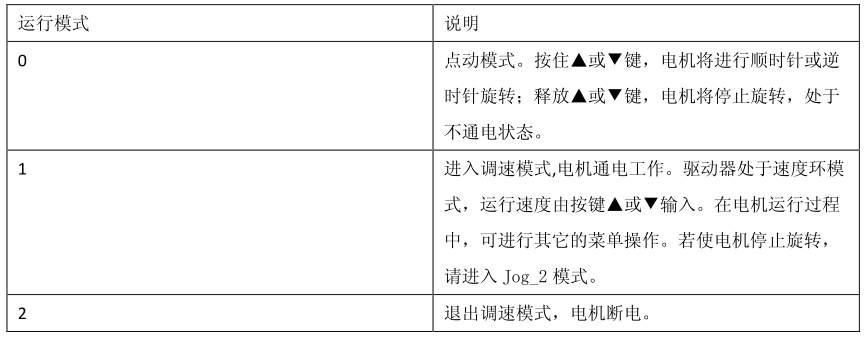

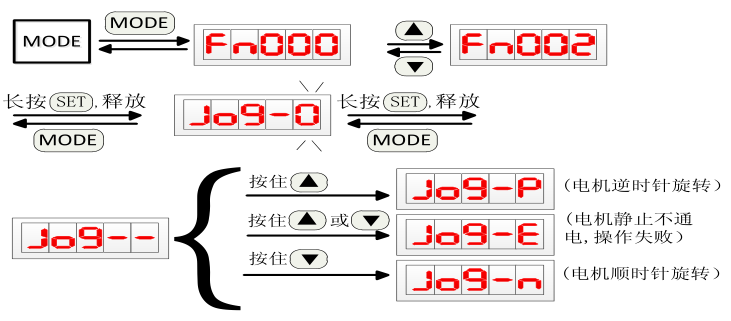

Jog 運行速度與加減速時間可由以下參數設定：

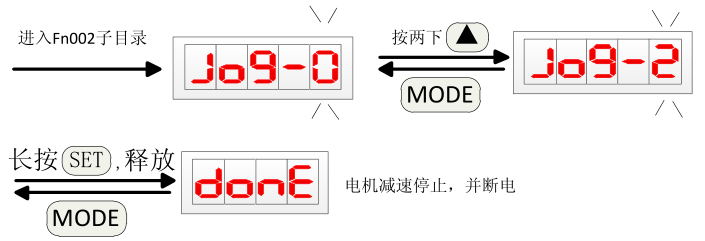

1：進入調速模式
2:退出調速模式

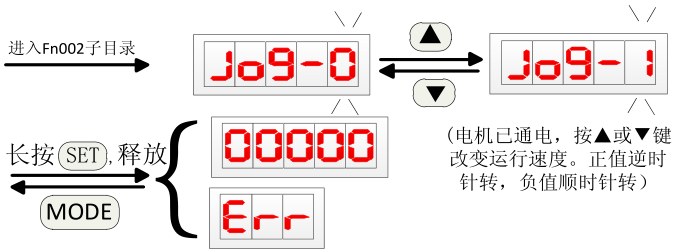

說明：若操作顯示 或 ，其可能的原因有：

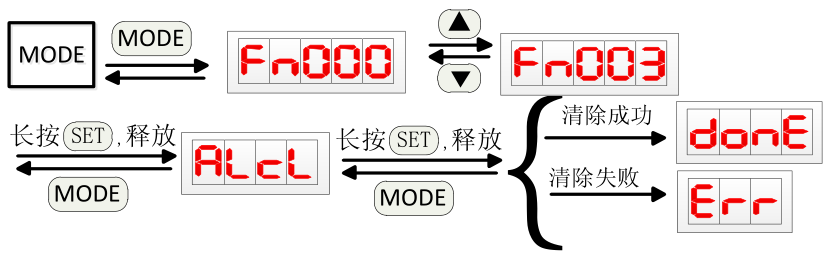

1：電機已處于使能或旋轉狀態。在 JOG 試運行操作前，電機須處于非工作狀態。建議試運行時，伺服驅動器控制接口不接任何控制線。 2：伺服驅動器發生過報警，且報警未清除。 4.Fn003 報警清除操作
說明：當最后清除失敗，顯示 ，則檢出的報警只有再上電后才可清除
————————》報警內容及處理《———————— 點擊產看 5.Fn004 參數初始化操作

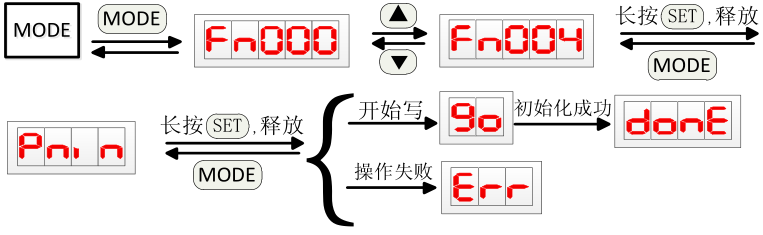

說明 1：若最后操作顯示 ，其可能的原因：
1：驅動器正在執行寫操作。 2：參數 Pn000 沒有開放參數初始化功能。 說明 2 ：必須等待寫完成再斷電，否則重新開機后，可能導致存儲芯片內容破壞（AL-01 報警）。 6.Fn005 位置偏差清零操作

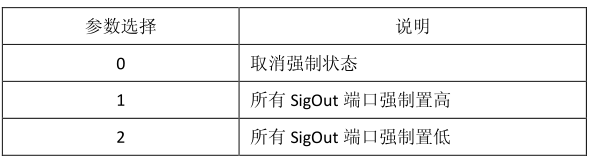

7.Fn006 端口強制輸出

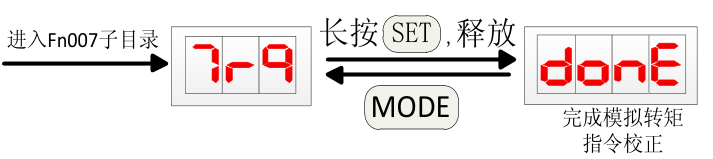

————————》輸入/輸出端口詳解《———————— 點擊查看 8.Fn007 模擬轉矩指令電壓校正
注 1：在進行校正操作前，先將 CN2 的模擬電壓輸入端口 Vref(25 腳)接入?yún)⒖剂汶妷骸?/span> 9.Fn008 模擬速指令電壓校正

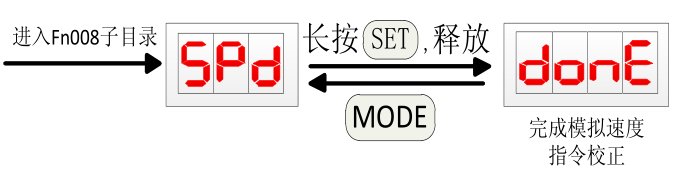

注 1：在進行校正操作前，先將 CN2 的模擬電壓輸入端口 Vref(25 腳)接入?yún)⒖剂汶妷骸?/span> 10.Fn009 母線電壓校正

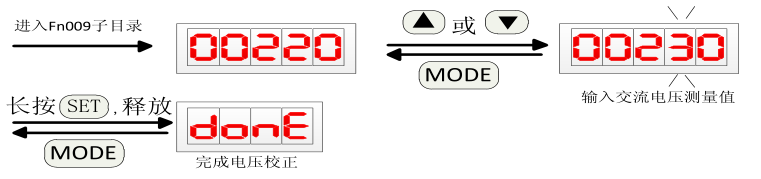

注 1：在進行校正時，必須接入控制電源和動力電源，并測量驅動器輸入的交流電壓，輸入 至本操作中。 11.Fn010 溫度校正

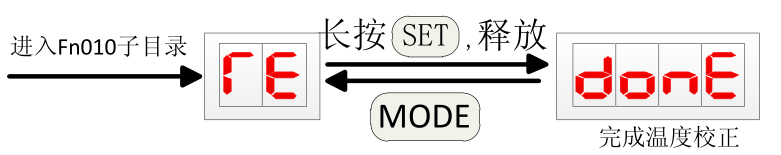

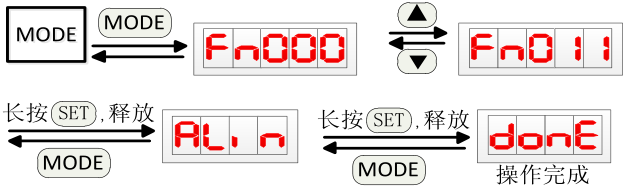

12.Fn011 報警記錄初始化操作

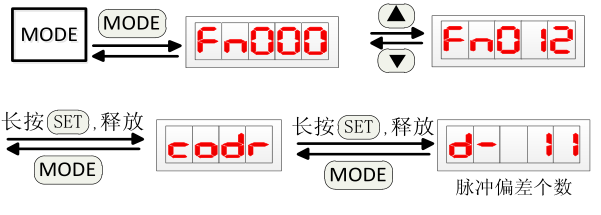

13.Fn012 編碼器調零

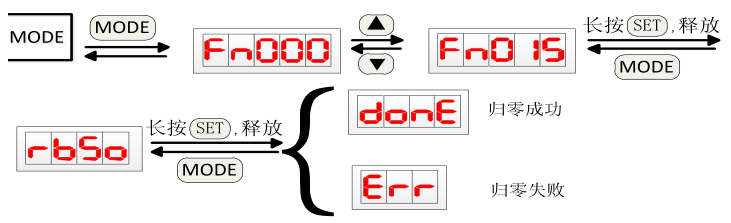

調零操作前，確認電機代碼 Pn001 設置值與實際電機型號一致,否則可能導致電機電流過大，損壞電機。 調零時，不需要內部使能或外部使能電機，電機將正轉幾圈，然后鎖定零位。當顯示的脈沖偏差個數小于10 時，可視為電機已對準零位。 注 1：若電機發熱嚴重，須冷卻一段時間。 注 2：****器編碼器調零完成后，須等待幾秒鐘完成數據寫入，才能斷電。 14.Fn015 ****式編碼器多圈數據歸零

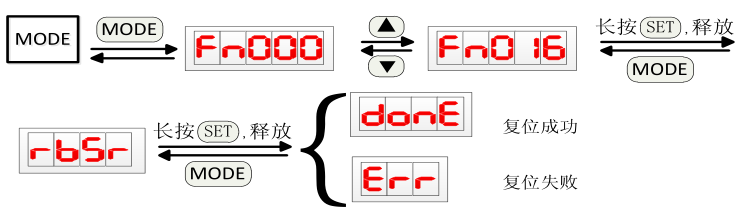

若歸零成功，多圈數據將置 0，同時所有鎖存的編碼器報警被復位；反之，可能由于編碼器出現通信故障報警或電機處于使能狀態，導致不能進行多圈數據歸零操作。 15.Fn016 ****式編碼器報警復位

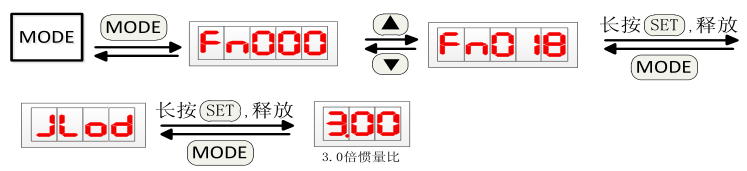

若編碼器報警復位成功，所有鎖存的編碼器報警被復位；反之，可能由于編碼器出現通信故障報警或電機處于使能狀態，導致不能進行復位操作。 16.Fn018 負載慣量推定
