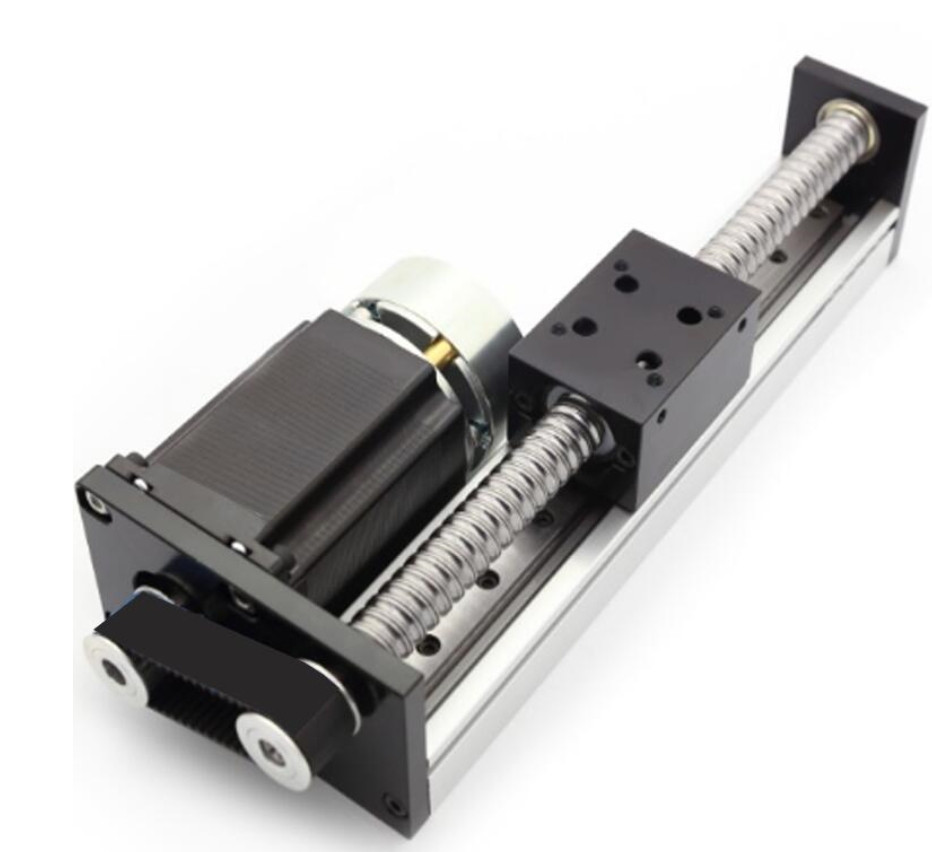

上圖我客戶定制的一款電機和導軌平行安裝的模組，導軌有效行程100mm，絲桿規格1605，是指滾珠絲杠直徑16，05是指螺距，螺距就是電機360度（也就是一圈）走的毫米，導軌的特殊定做，電機和導軌水平擺放，中間用1:1的同步輪連接運轉，也可以采用帶有其他速比性質的同步輪連接。 CBX1204-100,有效行程100mm，絲杠規格為1204滾珠絲杠，即12mm直徑，4mm導程，此系列有效行程可做到1500mm，可做成1605、1610規格的滾珠絲杠可配42/57步進電機、60閉環步進電機。
客戶由于是垂直使用所以，剎車選用了帶電磁剎車的步進電機。
首先我們要了解，導軌垂直使用的時候。為防止物體下滑需要加裝剎車。
步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。

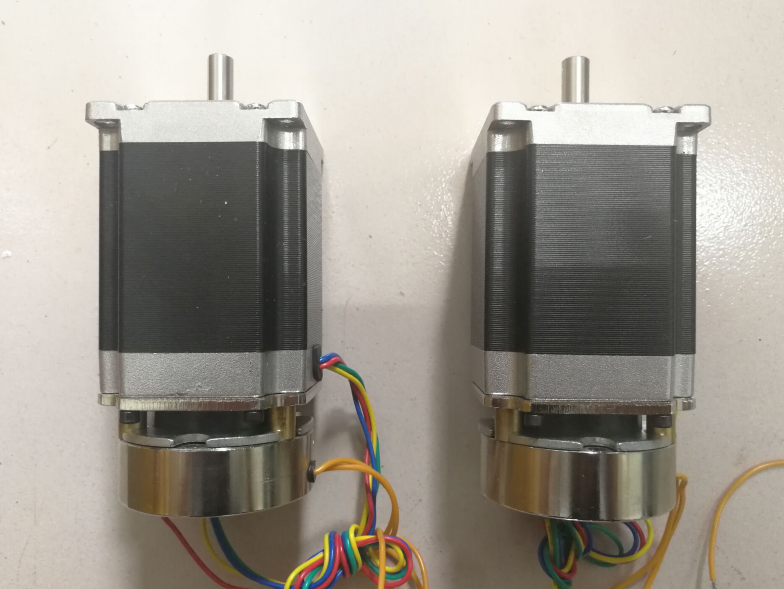

時代超群步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。57HBP76AL4-TKAB兩相混合式步進電機 步距角1.8°，扭矩1.5N.m，電流3A，機身高76MM，軸徑Φ8MM，D軸，出軸長22mm，帶剎車。剎車電流1A，24V。 適用行業:點膠機/木工機/焊接機/螺絲機/拉鏈機/繞線機/貼片機/包裝機/雕刻機/激光機/LED/電子設備 聯系方式：QQ:467102884 電話：18710050116（劉女士） 淘寶店鋪：
