客戶想垂直負載5KG做往復運動，精度要求不高，但是希望速度能夠比較快，能達到400MM每秒。我們都知道普通的絲桿導軌，移動速度也就二三百毫米每秒，是不太能滿足客戶要求的，為此我們?yōu)榭蛻暨x用了一款45型材同步帶導軌。
DS45M75系列同步帶，可配42、57步進電機 60伺服電機此系列同步帶有效行程可做到50mm-3000mm，水平載重20kg.垂直5KG,同步帶采用高剛度鋁合金做機體；運行速度快，****可到2000mm/s；有效行程大，最長可做到3米；可任意組裝，接收非標定制；具有高等級機械效率；摩擦系數小，噪音低，維護少。
聯系方式：QQ:467102884 電話：13811070445（劉女士）
搭配時代超群步進電機效果更好，時代超群電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振蕩區。 客戶選擇一款2.4NM剎車步進電機搭配DS45M75C-100,有效行程100MM，導軌寬45MM，導程75MM，也就是電機轉一圈同步帶移動75MM。普通的開環電機可以達到每分鐘600轉左右，那么1S中10轉的話，移動速度可以達到750MM每秒，比普通的絲桿導軌快很多（普通絲桿移動速度最快也就200MM每秒左右）

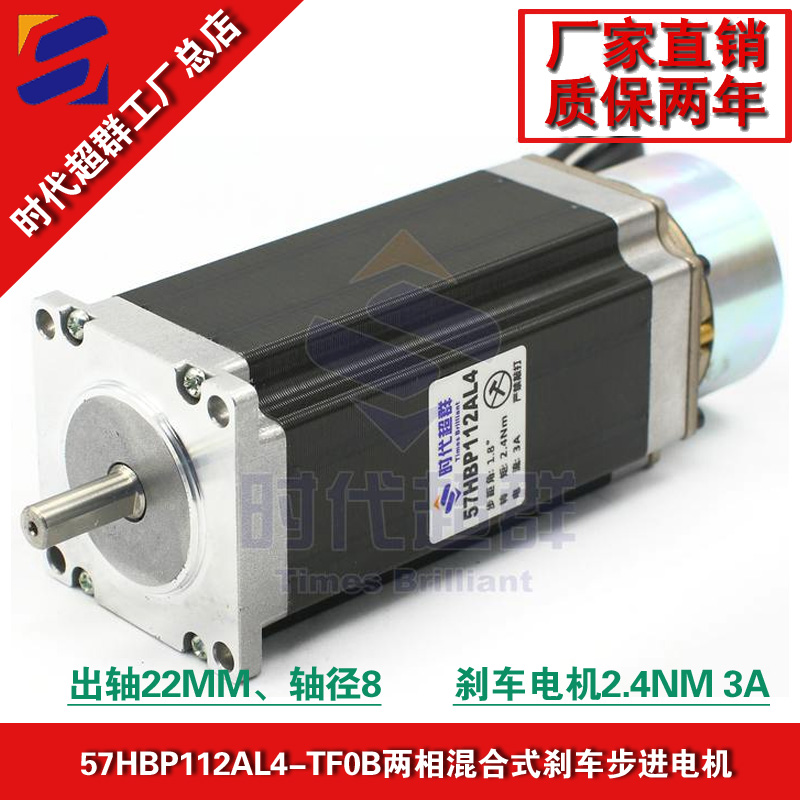

57HBP112AL4-TK0B兩相混合式步進電機 步距角1.8°，扭矩2.4N.m，電流3A，機身高112MM，軸徑Φ8MM，D軸，出軸長22mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。 步進電機使用剎車的條件。 1.使用環境不穩定 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。
ZD-2HD542是我公司采用自主研發的高性價比的細分驅動器，特別適合大批量低成本用途，同時具有優越的性能。由于采用了三態控制技術，比市面上大多數驅動器的電機噪音和電機發熱均有明顯改善。此驅動器的細分多達十五種，SW4 可設置靜止半流，極大地減小了電機發熱。具有更寬的電流和電壓。電機發熱和噪音也明顯改善，高速性能也較大提升，驅動器的尺寸也較小，和市面上的驅動器相比，****競爭力和吸引力。 ZD-2HD542兩相步進電機驅動器低價格，高速力矩大;供電電壓可達50V;輸出電流峰值可達4.2A（均值3.0A）;三態電流控制技術電機發熱低;靜止電流自動減半0.4S 減小為60%;可驅動4，6，8 線兩相步進電機;光隔離差分信號輸入，脈沖****響應頻率****可達200KHz;細分精度128可選;外形尺寸小巧;電流設定方便，八檔可選;4 位撥碼，共15 檔細分;具有過壓、短路等保護功能；雙極恒流PWM 驅動輸出。 聯系方式：QQ:467102884 電話：13811070445（劉女士）
