ZD-6405直流無刷電機控制器簡介：
產品特點
高集成度高可靠性無刷直流電機驅動器
純硬件設計，高速度，高抗干擾能力
周波限電流方式，保護更加精確快速
低發熱，大功率（40V，6A 足額）
主要功能
欠壓、過流、過熱自動保護
堵轉、霍爾相位錯誤保護
輸出電流可調
內部電位器調速
電流衰減可調

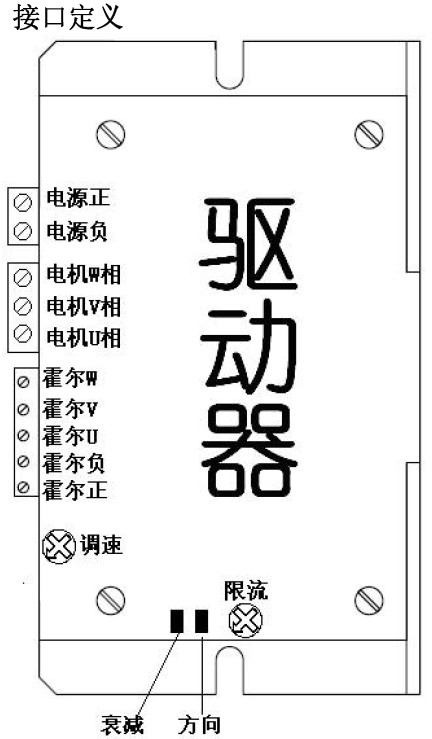

為保護電機和設備穩定工作，此驅動器電流輸出可調
(限流功能)，電流輸出范圍為0.5-6A。限流旋妞順時針旋轉，
輸出電流從小到大。
此驅動器采用無級調速方式。 速度設置旋鈕順時針旋
轉，速度從低到高。
常見的控制方式有：
1：模擬電壓調速。屬0-5V方式最多。也有0-10v和-10到10V的，一般調速信號為負壓的時候電機為反轉。
2：電位器調速，使用驅動器規定阻值的電位器，接到控制器留出的端口，作為旋轉調速。
3：PWM方式調速，采用占空比來調節無刷直流電機的轉速。
4：反向，使能等一般為開關量控制或光電隔離控制。

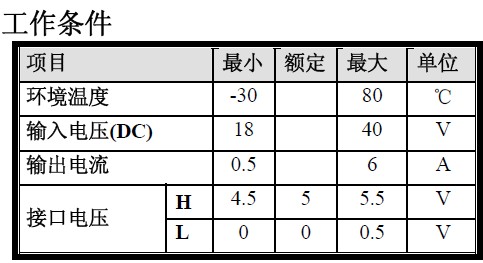

第一次使用無刷驅動時，必須嚴格按照手冊規定的工作條件操作，如電壓.電流設定，控制方式等，還有與電機的接線一定得接對。
有霍爾無刷直流電機有8跟線，必須完全接對。
從******的測試，正常運行以后再逐步測試方向 使能 限流等。
此控制器是用SCM6716MF無刷電機驅動芯片制作的
|
|
 |
