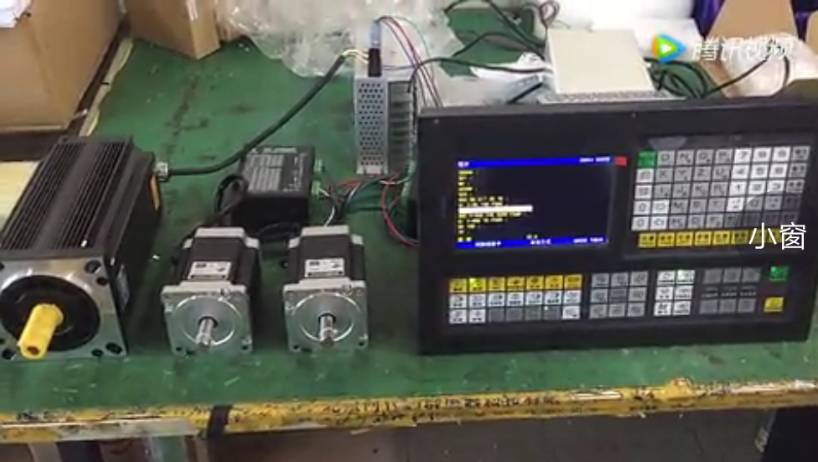

視頻地址：http://pan.baidu.com/s/1hs5SyXY 上圖控制系統采用32位高性能CPU和超大規模可編程器件FPGA,實時控制和硬件插補技術保證了系統μm級精度下的高效率，可編程的PLC使邏輯控制功能更加靈活強大。本系統可控制 3 個進給軸、1 個模擬主軸，1ms 高速插補，0.1μm 控制精度，顯著提高了零件加工的效率、精度和表面質量。目前，主要用于機床電氣數控系統。 測試的主要產品為：一套35NM套裝
110HCY250AL3S-TKO三相混合式步進電機采用優質冷軋硅鋼片和耐高溫永磁體制造，采用業界先進的磁路設計方案，具有輸出轉矩大、溫升低、可靠性高的特點。具有良好的內部阻尼特性，運行平穩，無明顯振 步距角1.2°，扭矩35Nm，電流6.8A，機身長250MM，軸徑Φ24MM，鍵8，出軸長52mm，配套驅動ZD-3HE2270MH三相步進電機驅動器單電源輸入，電壓范圍：AC110V～220V；驅動電流1.2A/相到7.0A/相分16檔可調；設有16檔等角度恒力矩細分，****分辨率60000步/轉,其它細分可定制完成；****反應頻率可達200Kpps；步進脈沖停止超過100ms時，線圈電流自動減到設定電流的一半，有效降低電機發熱；接口信號光耦隔離；內部強電、弱電光耦隔離；信號電平：5V～24V兼容；工作溫度：-30℃～85℃；適配電機：三相57、86、110、130、150系列高壓電機；相位記憶功能；帶電機電感量調節功能，適配電機發揮****效能。 兩套12NM步進電機套裝2套：
86HBP150AL4-TK0兩相混合式步進電機 步距角1.8°，扭矩12N.m，電流4A，機身高150MM，軸徑Φ14MM，鍵5，出軸長36mm，可配剎車。搭配精密星星減速機。廣泛適用范圍于激光、醫療、紡織、安防等行業。配套驅動ZD-2HA860兩相步進電機驅動器接口采用超高速光耦隔離；抗高頻干擾能力強；16種不同細分任意切換；自動半流鎖定；8 檔電流可調；支持脫機、使能、鎖定等功能；過壓、欠壓、過流保護。 三軸數控系統：
控制軸數
* 控制軸數：3 軸（X、Z、Y） * 聯動軸數：3 軸 進給軸功能 * 最小輸入增量：0.001mm（0.0001inch）和 0.0001mm（0.00001inch）可選 * 最小指令增量：0.001mm（0.0001inch）和 0.0001mm（0.00001inch）可選 * ****行程：±99999999× 最小指令增量 * 快速移動速度：**** 60m/min * 快速倍率：F0、25%、50%、**** 共四級實時修調 * 進給倍率：0 ～ 150% 共十六級實時修調 * 插補方式：直線插補、圓弧插補( 支持三點圓弧插補)、螺紋插補、剛性攻絲 * 自動倒角功能 螺紋功能 * 普通螺紋( 跟隨主軸)/ 剛性螺紋 * 單頭/ 多頭公英制直螺紋、錐螺紋和端面螺紋，等螺距螺紋和變螺距螺紋 * 螺紋退尾長度、角度和速度特性可設定 * 螺紋螺距：0.01mm ～ 500mm 或0.06 牙/ 英寸～ 2540 牙/ 英寸 加減速功能 * 切削進給：前加減速直線型、前加減速S 型、后加減速直線型、后加減速指數型 * 快速移動：前加減速直線型、前加減速S 型、后加減速直線型、后加減速指數型 * 螺紋切削：直線式、指數式可選 * 加減速的起始速度、終止速度和加減速時間由參數設定 主軸功能 * 1 路0V ～ 10V 模擬電壓輸出，支持雙主軸控制 * 1 路主軸編碼器反饋，主軸編碼器線數可設定（100p/r ～ 5000p/r） * 編碼器與主軸的傳動比：（1 ～ 255）:（1 ～ 255） * 主軸轉速：可由S 代碼或PLC 信號給定，轉速范圍 0r/min ～ 9999r/min * 主軸倍率：50% ～ 120% 共8 級實時修調 * 主軸恒線速控制 * 剛性攻絲 刀具功能 * 刀具長度補償 * 刀尖半徑補償（C 型） * 刀具磨損補償 * 刀具壽命管理 * 對刀方式：定點對刀、試切對刀、回參考點對刀、自動對刀 * 刀偏執行方式：修改坐標方式、刀具移動方式 精度補償 * 反向間隙補償 * 記憶型螺距誤差補償 PLC 功能 * 兩級PLC 程序，最多4700 步，第1 級程序刷新周期8ms * PLC 程序通信下載 * 支持PLC 警告和PLC 報警 * 支持多PLC 程序（最多20 個），當前運行的PLC 程序可選擇 * 基本I/O：16 輸入/16 輸出 人機界面 * 7.0 英寸寬屏 LCD，分辨率為800×480 * 中文、英文等多種語言顯示 * 二維刀具軌跡顯示 * 實時時鐘 操作管理 * 操作方式：編輯、自動、錄入、機床回零、手輪/ 單步、手動、程序回零 * 多級操作權限管理 * 報警日志 程序編輯 * 程序容量：56MB、400 個程序（含子程序、宏程序） * 編輯功能：程序/ 程序段/ 字檢索、修改、刪除、復制、粘貼 * 程序格式：ISO 代碼，支持語句式宏代碼編程，支持相對坐標、****坐標和混合坐標編程 * 程序調用：支持帶參數的宏程序調用，4 級子程序嵌套 通信功能 * RS232：零件程序、參數等文件雙向傳輸，支持PLC 程序、系統軟件串口升級 * USB：U 盤文件操作、U 盤文件直接加工，支持PLC 程序、系統軟件U 盤升級 安全功能 * 緊急停止 * 硬件行程限位 * 軟件行程檢查 * 數據備份與恢復 測試結果：見視頻http://pan.baidu.com/s/1hs5SyXY 聯系方式：QQ:467102884 電話：13811070445（劉女士）
