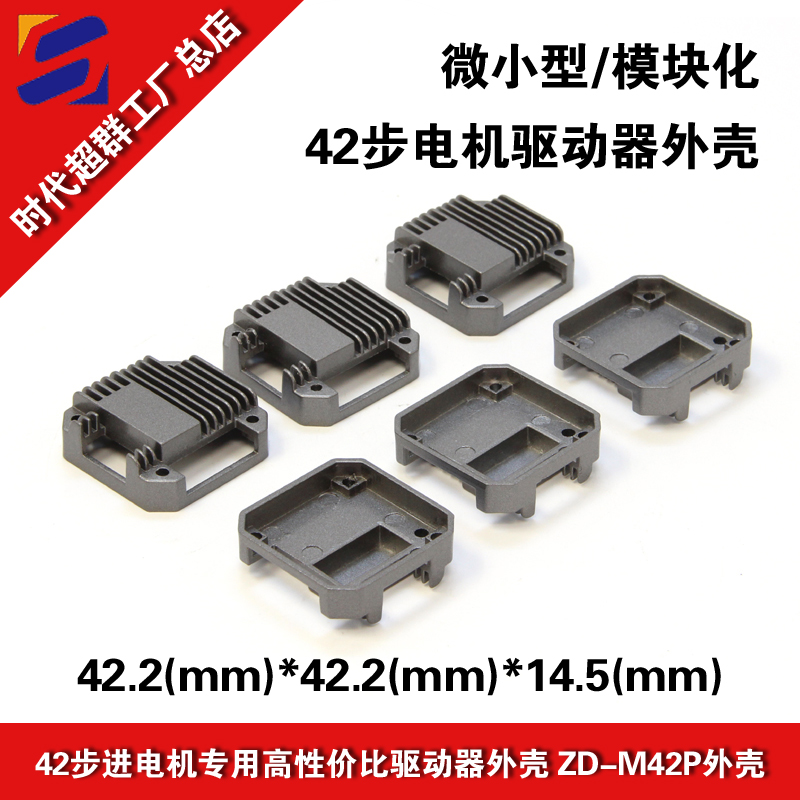

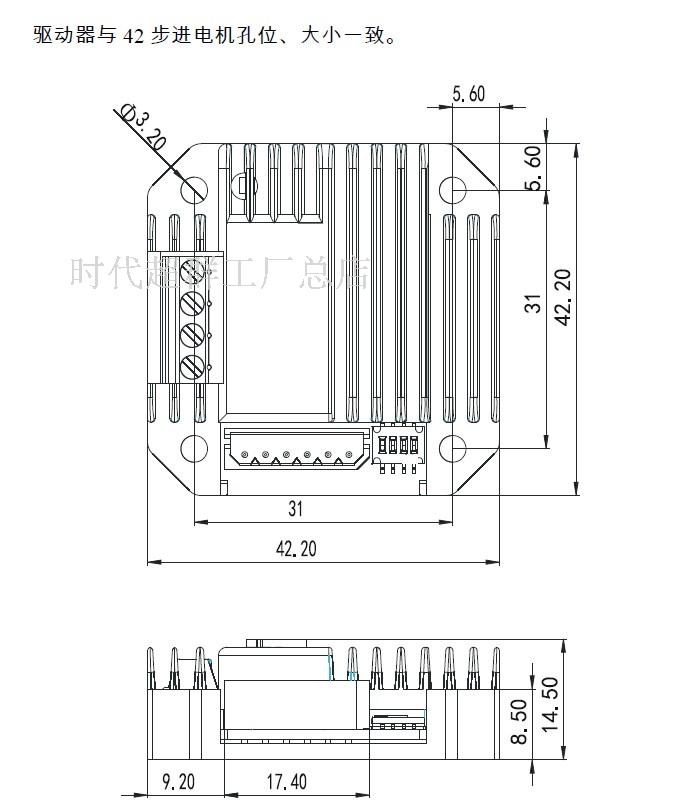

上圖是時代超群一款模塊化驅動器用的42外殼，外殼微型設計，安裝便利，可與 42 步進電機一體化，非常節省空間，散熱鑄鋁封閉型外殼，相線口和細分口開口設計合理。帶散熱片，散熱效果很好。 具體尺寸圖如下：

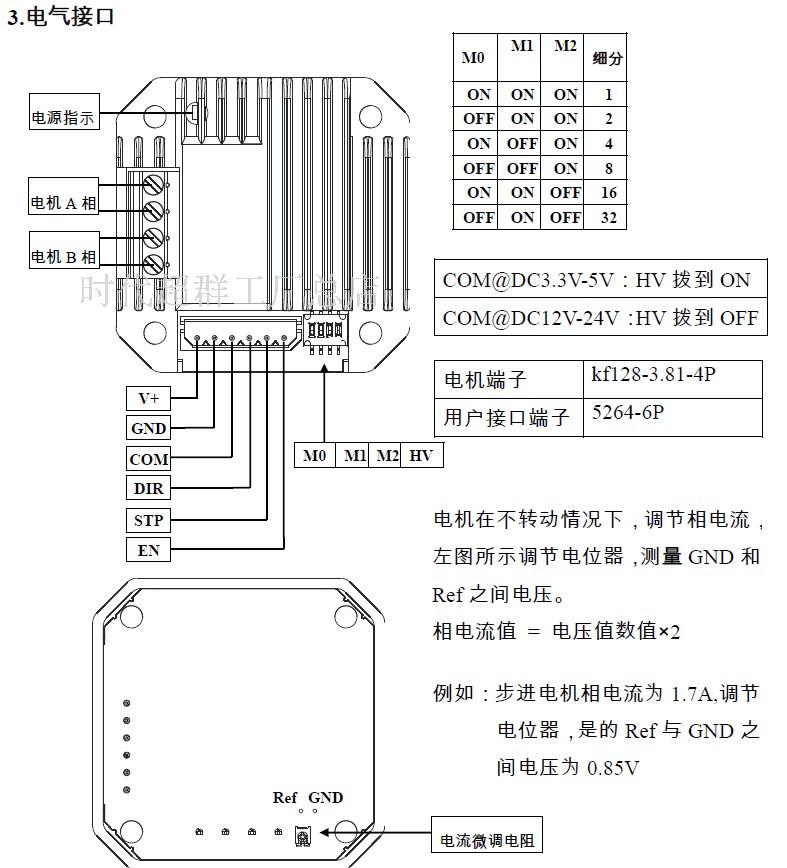

電器接口可以按照如下配置：

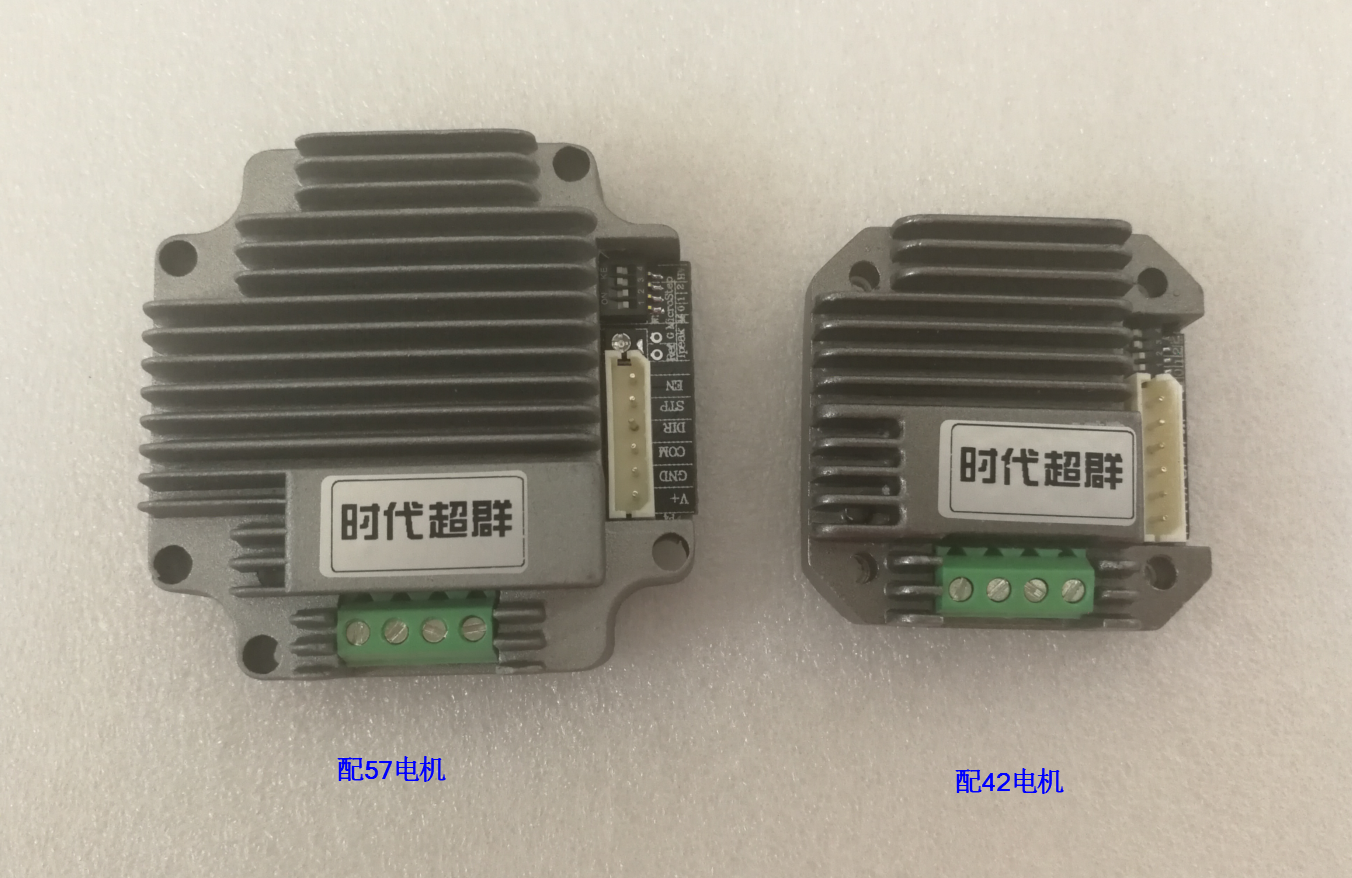

實例產品應用，左圖ZD-M57P配57電機用，右圖ZD-M42P配42電機用

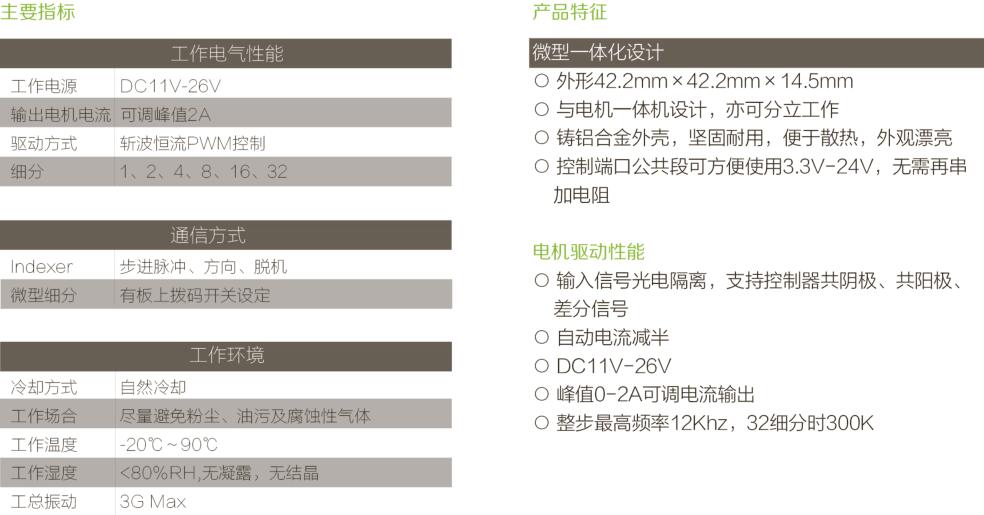

其他型號對照表
聯系方式：QQ:467102884 電話：13811070445（劉女士）
