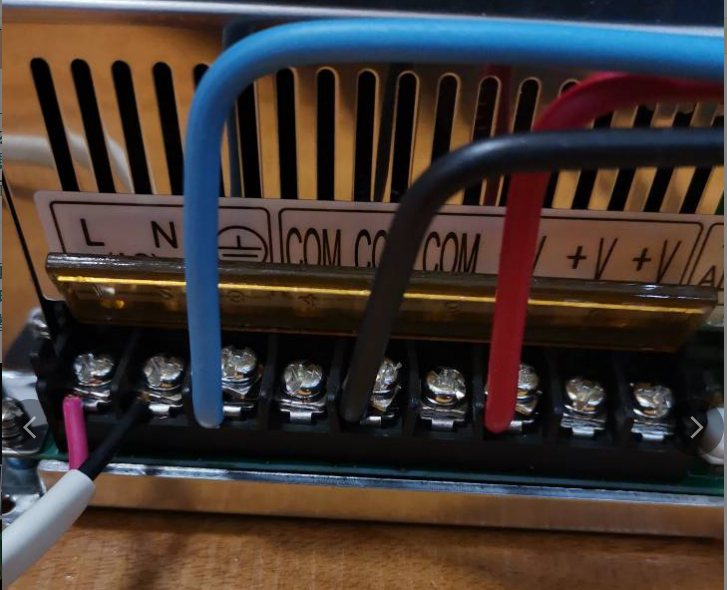

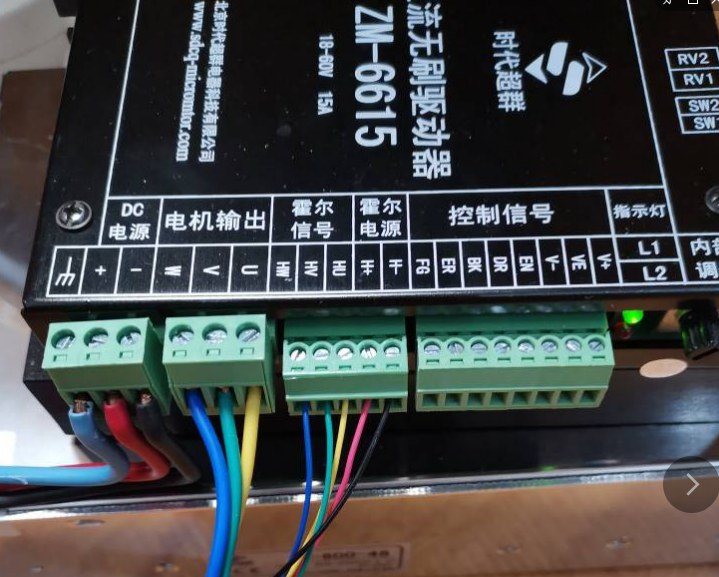

上圖是時代超群ZM-6615 公司基于**** BiCD 工藝集成電路開發的高性 能直流無刷控制器 ( 驅動器 ),具有體積小、發熱低、可靠性高、 壽命長、易于使用等特點。常用配套500W以下的直流無刷電機。在使用過程中,客戶發上圖接好線發現轉向默認是反轉,怎么換轉方向?

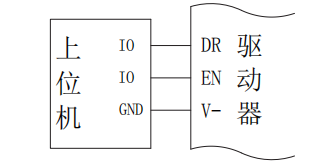

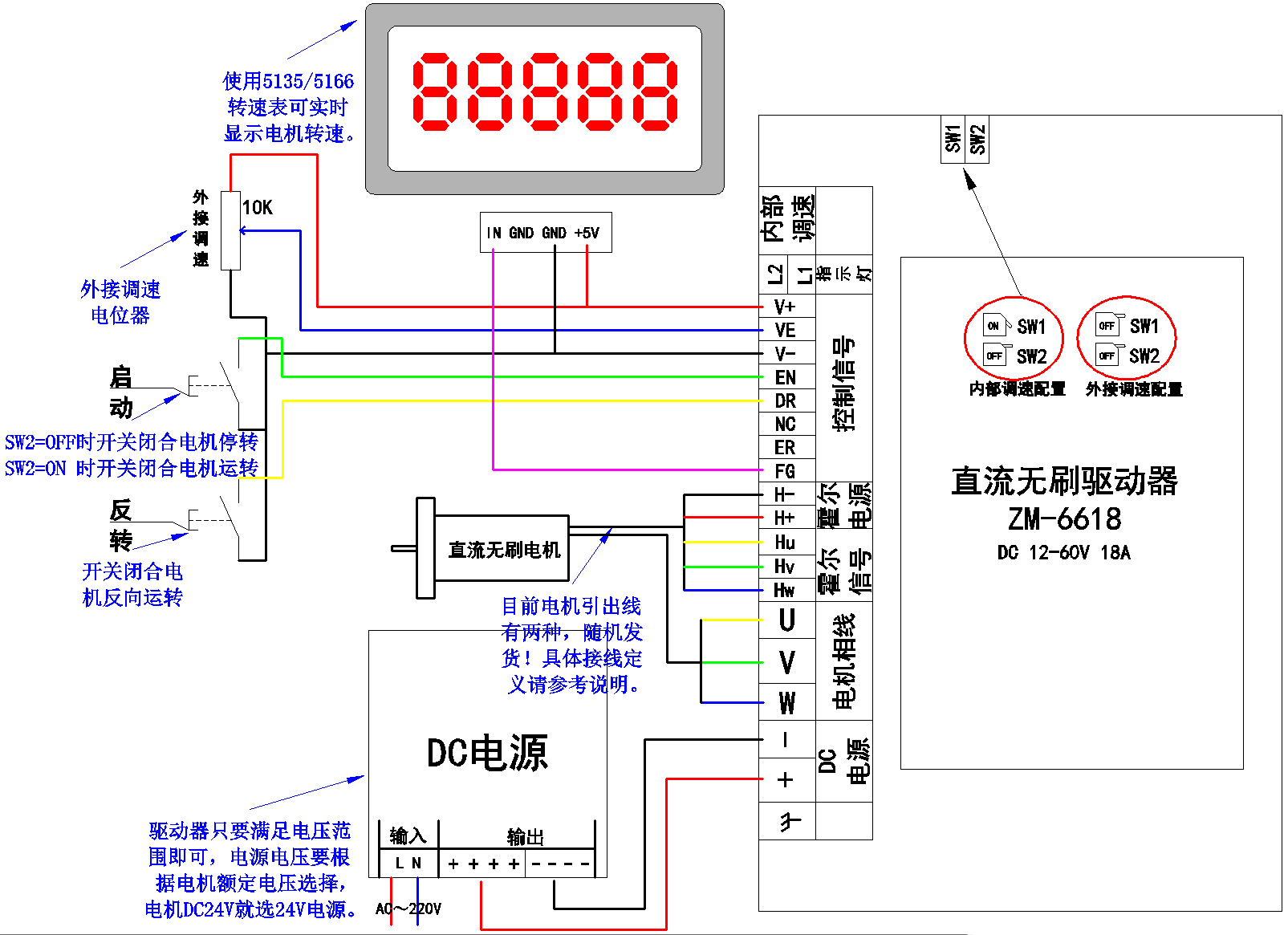

電機運行中如需改變方向,必須先減速致電機停止后,再換方向!! 方向控制 DR 輸入高電平或懸空,電機正向轉動; DR 輸入低電平,電機反向轉動。 注意!必須在電機低速或停止?fàn)顟B(tài)下才能改變 DR 狀態,否則將 可能影響控制器與電機壽命。 外接使能和方向開關示意圖如下:
簡單來說:DR與V-短接就是切換另一個方向。 無刷直流電機是一種采用直流電源并通過外部電機控制器控制實現電子換向的電機。不同于有刷電機,無刷電機電機依靠外部控制器ZM-6615來實現換向。簡言之,換向就是切換電機各相中的電流以產生運動的過程。有刷電機是指具有物理電刷的電機,其每轉一次可實現兩次換向過程,而無刷電機無電刷配備,因此而得名。由于其設計特性,無刷電機能夠?qū)崿F(xiàn)任意數量的換向磁極對。 無刷電機具有極大的優勢。這種電機的效率通常可提高 15-20%;沒有電刷物理磨損,因而能減少維護;無論在什么額定速度下都可以獲得平坦的轉矩曲線。 無刷電機 相關技術咨詢 楊工:18001308796 QQ:1755105676 推薦閱讀 80BL110S50-445TK9配套調速器4810K高速大力矩運用 焊接機械臂(BRTIRWD1506A)配套冷焊機應用 全線控基型無人移動平臺可輕松搭載100kg的負載時代超群 ZD-M42P配套步進電機42HBD40BJ4-TF0鎖機力矩不夠怎么辦? 48V1.5KW直流無刷電機配套100A電流驅動器實現大力矩控制 |
