無刷電機三個繞組互成120度，為了測量對應轉子的三個位置，三個霍爾也應該互成120度分bai布，這樣引線將在電機內繞行較遠，才能引出電機，實際接線中，可以在2只120度之間的霍爾中間（相隔60度）設置一個反向霍爾，相當于在對面設置一個同向霍爾，在此引出線可以達到最短。
無刷直流電機不使用機械的電刷裝置，采用方波自控式永磁同步電機，以霍爾傳感器取代碳刷換向器，以釹鐵硼作為轉子的永磁材料，性能上相較一般的傳統直流電機有很大優勢。
具有高效率、低能耗、低噪音、超長壽命、高可靠性、可伺服控制、無級變頻調速等優點，至于缺點是比有刷的貴、不好維護，廣泛應用于航模、高速車模和船模。
不過，單個的無刷電機不是一套完整的動力系統，無刷基本必須通過無刷控制器也就是電調的控制才能實現連續不斷的運轉。普通的碳刷電機旋轉的是繞組，而無刷電機不論是外轉子結構還是內轉子結構旋轉的都是磁鐵。所以任何一個電機都是由定子和轉子共同構成的。
無刷電機的定子是產生旋轉磁場的部分，能夠支撐轉子進行旋轉，主要由硅鋼片、漆包線、軸承、支撐件構成；而轉子則是黏貼釹鐵硼磁鐵，在定子旋轉磁場的作用進行旋轉的部件，主要由轉軸、磁鐵、支持件構成。除此之外，定子與轉子組成的磁極對數還影響著電機的轉速與扭力。
擴展資料
無刷直流電機由電動機主體和驅動器組成，是一種典型的機電一體化產品。 電動機的定子繞組多做成三相對稱星形接法，同三相異步電動機十分相似。
電動機的轉子上粘有已充磁的永磁體 ，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器。驅動器由功率電子器件和集成電路等構成。
其功能是：接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動；接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩；接受速度指令和速度反饋信號，用來控制和調整轉速；提供保護和顯示等等。

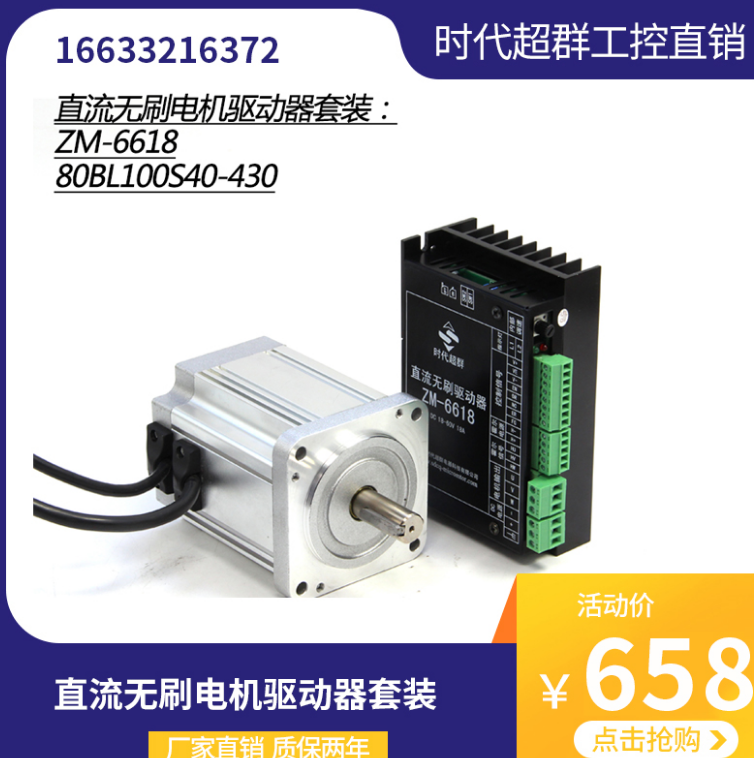

淘寶搜索店鋪 ：時代超群工控直銷 16633216372 王工
|
