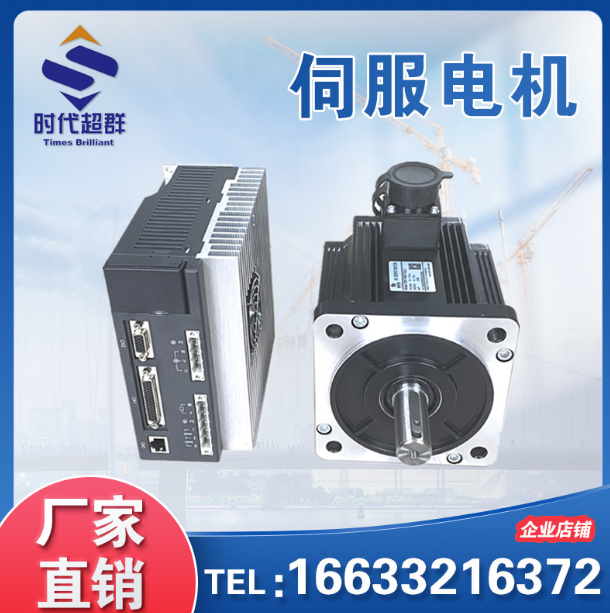

SD300系列伺服驅動器是我公司新出的一款精度高穩定性能可靠的產品，支持位置控制，速度控制，力矩模式5位按鍵操作，簡潔明了方便操作，本次介紹此款驅動如何調整驅動的分子分母
首先通電狀態下我們按返回鍵（左三角鍵）進入菜單選擇界面。
為什么要設置電子齒輪： 目的是根據不同的設備，設定不同的數據單位，因為驅動裝置及機械傳動比及絲杠或者 皮帶或者分讀盤的不同數據單位，為了最終方便使用者， 說白了就是更改控制器顯示的單位，假設改完之后距離為單位，輸入1電機就走1mm。不用每次都計算了。 電子齒輪分子，分母的確定方法：
電機單向轉動一周的需要脈沖數是驅動器細分決定的 電機單向轉動一周所移動的距離是和電機連接的結構決定的
例1：絲杠傳動：步進電機驅動器細分為一轉 5000 步，或伺服驅動器每轉 5000 個脈沖，絲杠導程為6mm，減速比為 1:1，即 1.0
例 2：旋轉角度：步進電機驅動器細分為一轉 5000 步，或伺服驅動器每轉 5000 脈沖，減速比為 1:30 5000×30 → 5 360×1000 → 12 即：分子為 5，分母為 12，所有單位都換算成角度值
