ZM-7204A直流無刷電機驅動器，是我公司推出的，針對750W及以下功率直流無刷電機傳動領域的高科技產品。本產品使用大規模的集成電路取代原有硬件設計，采用先進的DSP控制技術，具有大扭矩、低噪音、低振動、高抗干擾性及快速響應等特性。本產品適合驅動輸入電流在4A以下，電源電壓在AC180V~250V以內（面板標稱AC180V~220V）的任意一款高壓有霍爾的三相直流無刷電機，并具有大電流工作時溫度低的特點。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。 可搭配時代超群750以下高壓無刷電機。 下圖是80BL110S75-430配新款驅動器ZM-7204A，該驅動器可以設置啟動和停止時間，可以直接設置極對數，可以內部調速，可以通訊，可以設置開閉環。帶風扇，功能強大�。�！芯片上市價格優惠！

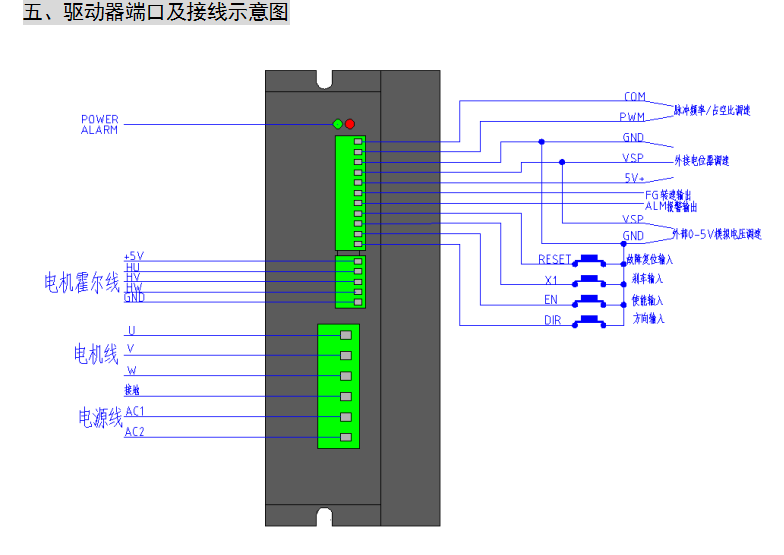

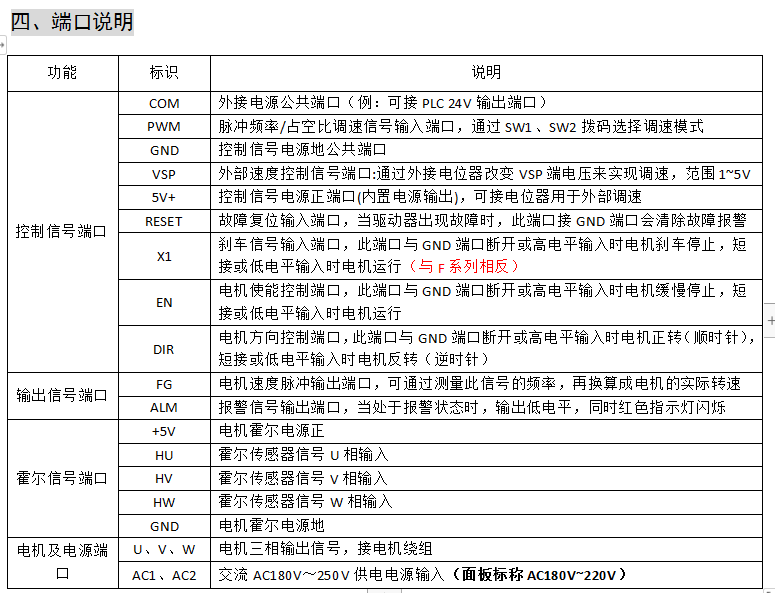

加/減速時間可設定;電機極數可選擇；****電流輸出可設定； ◆電流、速度雙閉環設計，低速力矩大，運行平穩； ◆高力矩高轉速輸出，轉速達4000rpm；(根據用戶電機而定) ◆調速方式：內置電位器RV調速、外接電位器調速、 外部模擬信號調速、脈沖頻率調速、PWM調速； ◆具有EN（啟停）、DIR（換向）、X1 (剎車)、RESET(復位)信號控制端； ◆可輸出測速信號脈沖FG，（光電隔離，門極輸出）； ◆可輸出報警信號ALM供用戶檢測（光電隔離，門極輸出）； ◆各種報警指示：過壓、欠壓、過流、過溫、堵轉

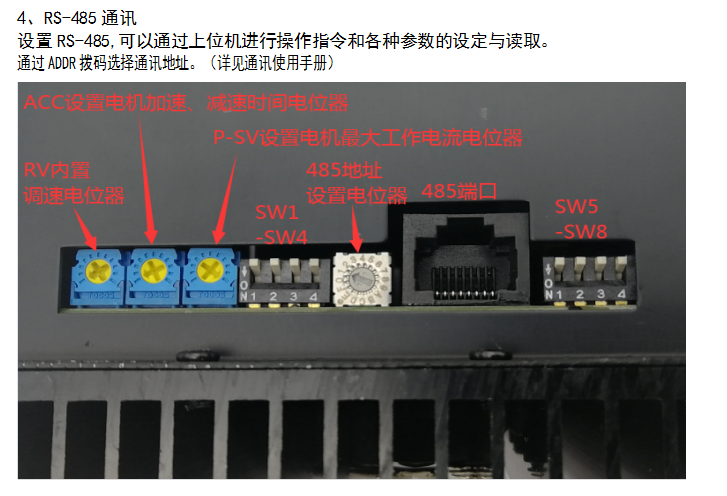

1、加/減速時間設定 ACC 通過左右旋轉電位器ACC設置電機的加速時間和減速時間，設定范圍：0.3-15秒，加速時間是電機從靜止?fàn)顟B(tài)到達額定轉速所需的時間，減速時間是電機從額定轉速到電機停止所需時間. 2、峰值輸出電流設定 P-SV 通過P-SV電位器設置峰值輸出電流，當負載突然變大的場合，輸出電流將被限定于設定值，降低電機轉速，保護電機不被損壞。峰值電流限定時間為3秒，超過3秒如負載依舊走高，將會報警，保護功能啟動，驅動器停止工作。

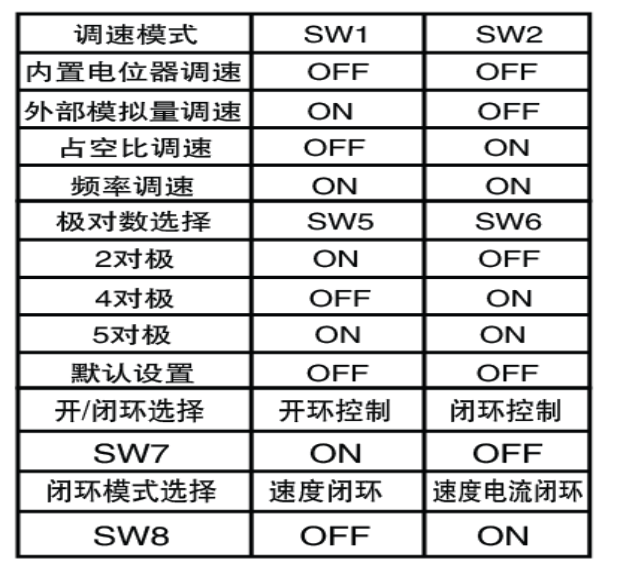

撥碼功能：
