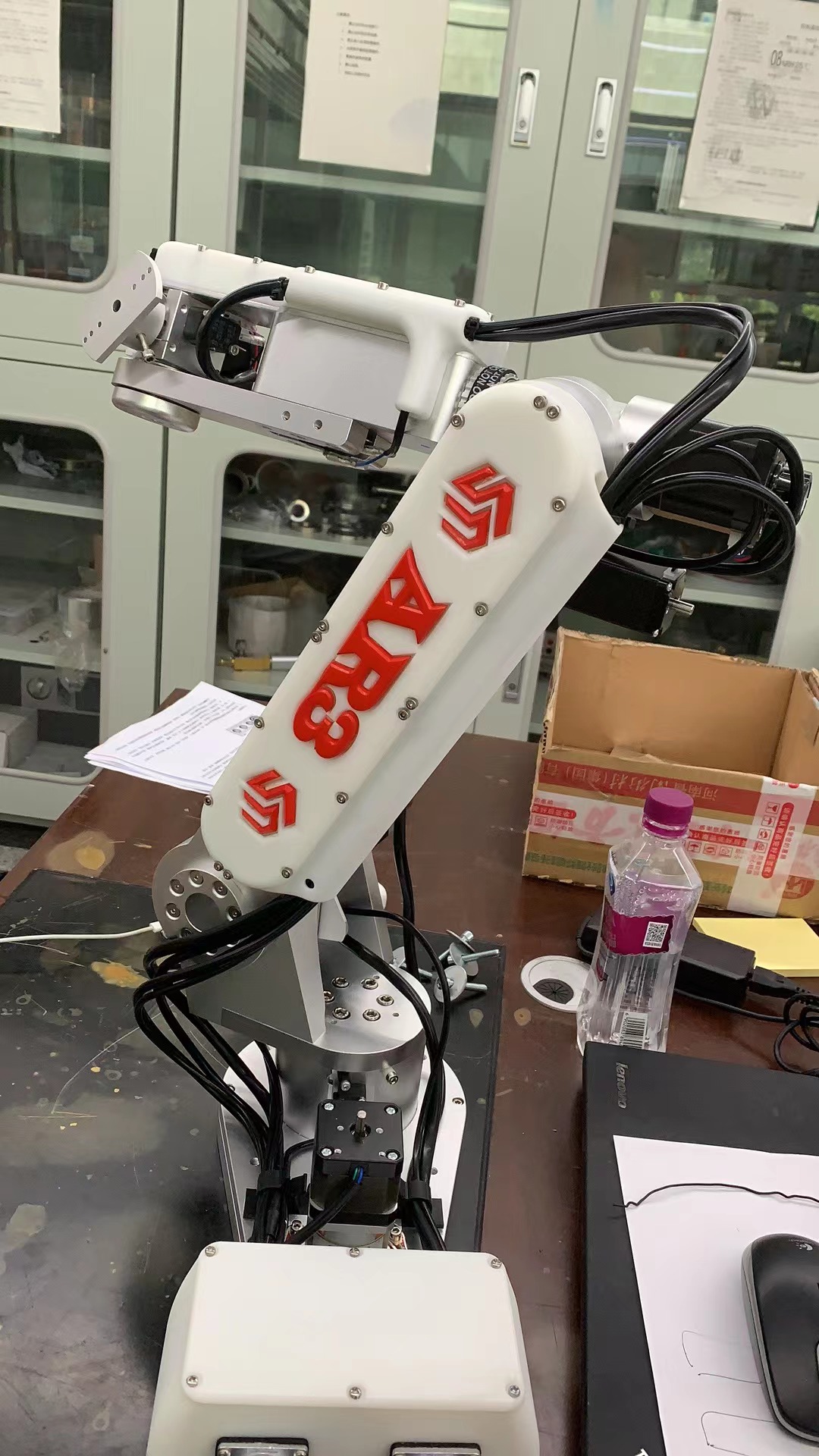

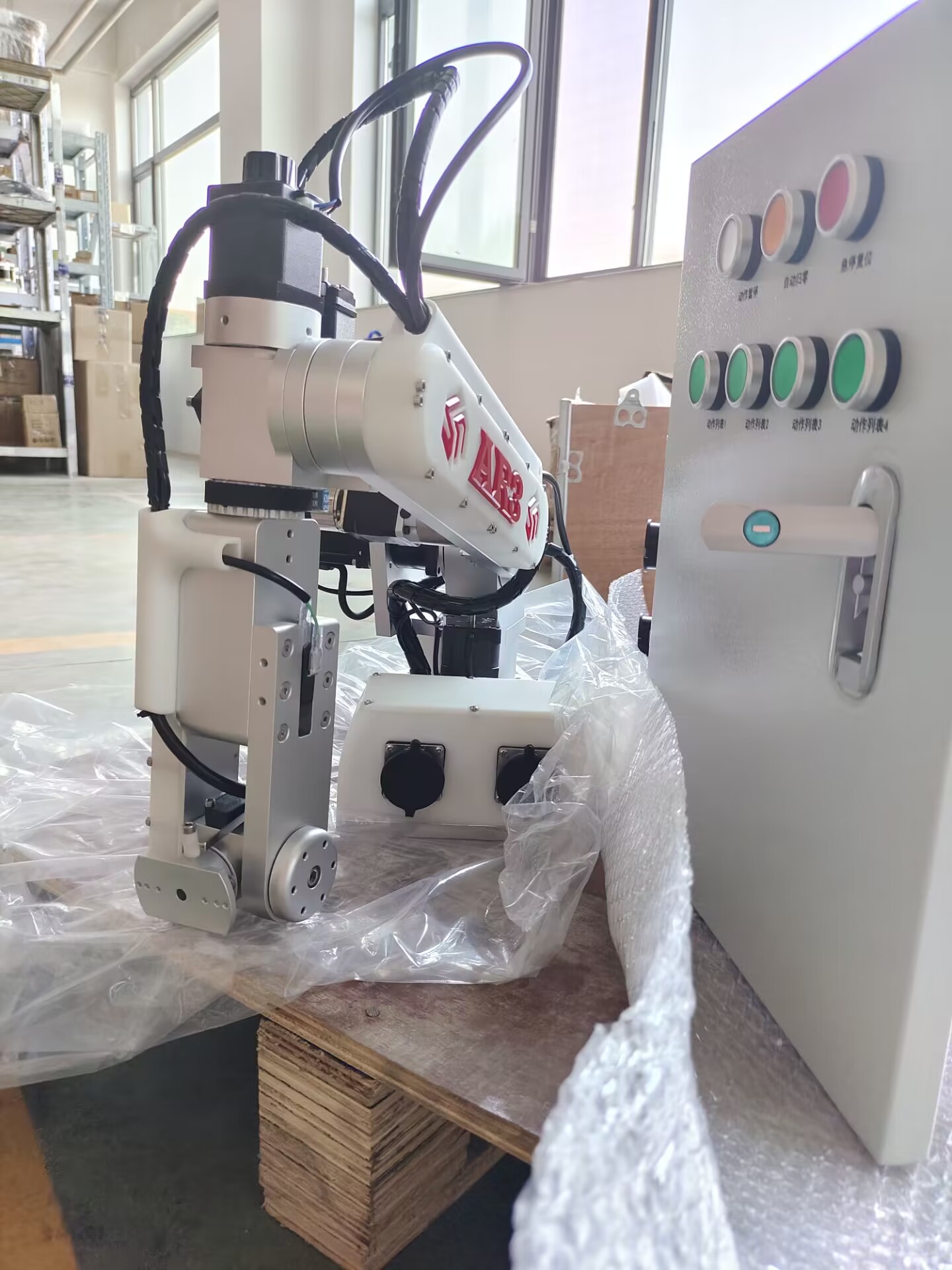

上圖是時代超群提供的桌機6軸機器人AR3
•臂展 630cm •負載 2kg •重復精度 0.3mm •機械臂本體總重量 18kg 若想用機械臂的串口通信協議進行二次開發,該注意哪些了? 我們所提供的資料里,目前系統,板子程序不開源, app和pc上位機都是開源的,具體和上位機之間的通訊協議也可以直接去看上位機源代碼,里面都能看到,這些資料我們壓縮包里都有提供。 通訊口參數115200,N、8、1. 控制系統程序分為三部分: 1,主控板程序,GD32單片機,C語言 2,PC端上位機,采用QT開發,C++ 3,APP,易語言 控制板是專門的開發團隊做的,我可以嘗試著去溝通這個文檔,之前也有很多的客戶是用這款產品做開發的!

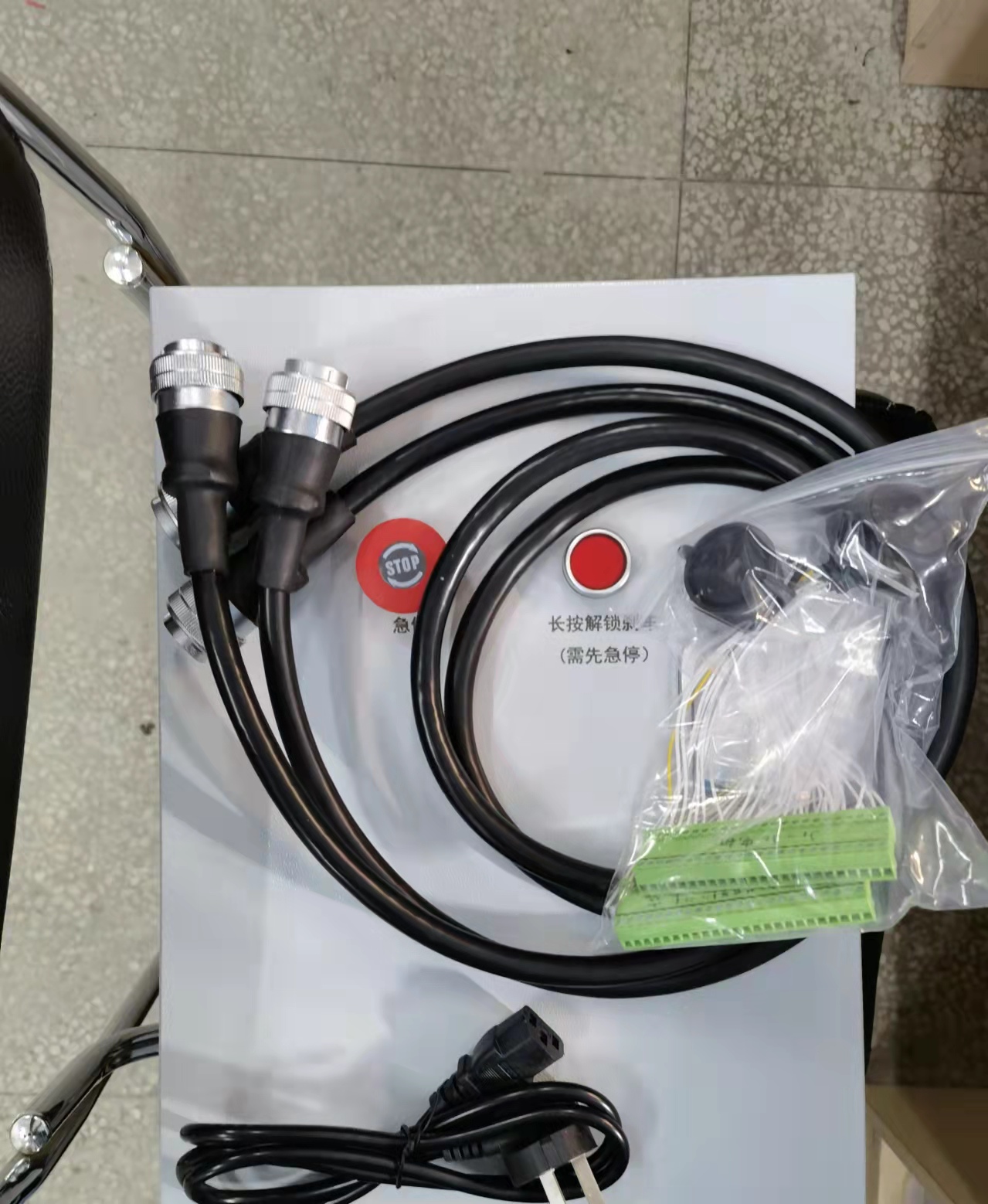

初次使用: 運行測試程序,檢測機械臂是否狀態正常,以免運輸途中造成故障 1. 插上電纜線,USB 數據連接線,電源線,打開控制箱上電源開關,等待約 3-5 秒后,開始進行后續操作,傳感器請等待手動確認編輯動作沒問題后,再插入控制箱。 2. 打開我司提供的電腦端操作軟件,在右下方下拉框內選擇對應的 com 口,并點擊右側連接,連接成功后,軟件界面中所有選項會由灰色變?yōu)楹谏蛇x項。 3. 先單擊“HomeJ2”,等待 J2 回原點完畢后,點擊”HomeALL”,進行各軸全部自動回原點,完畢后,點擊“Run”,正常狀態下機械臂將會自動運行一次我司在出廠前的測試動作,動作運行無誤,即可進行接下來的操作 4. 選擇下拉框中的“l(fā)ist01”,然后“clear”清空列表后,即可開始編程 (若操作過程中,沒有像以上所述完成動作,則可能存在故障,請點擊控制箱上紅色急停按鍵,關掉控制箱電源,打開控制箱,檢查是否有插頭脫落,因運輸途中可能會有不可抗因素,若依然無法解決,請與我們的售后聯系進行故障解決) 操作指導: 機械臂總共有六個電機,從底座到機械臂末端依次為 J1-J6,分別對應軟件中的選項 J1-J6。 軟件中預留了 J7.J8,如您訂購的機械臂上,有改裝額外的第七個電機或?qū)к墸瑒t通過 J7.J8 控制(控制箱內控制板,****支持 8 軸) 1. SERV01 代表第一路舵機,(默認款空置,除定制款),通過滑動條控制舵機,運行位置需點新增 2. SERV02 代表第二路舵機,(默認款空置,除定制款),通過滑動條控制舵機,運行位置需點新增 3. 若您的機器配有電磁閥(氣動爪子或氣動吸盤),則該電磁閥由“OUTPUT1”進行開關控制, 編輯動作時,到了需要電磁閥工作位置,單擊該選項,然后點擊“add”新增,機械臂即可記住在該位置打開電磁閥,到了需要關閉電磁閥的位置,再次點擊“OUTPUT1”,即為關閉電磁閥,點擊“add”新增,生效 開始編程: 選擇所需編輯列表,如”list01”,選定后,依次點擊“Open”,“Clear”,“HomeALL”,等待機械臂自動運行完畢后。 1. 第一步,通過按鍵 J1-J6 的加或減,任意操作機械臂到 A 點,點擊“add 新增”,然后再操作機械臂,到達想要的 B 點,點擊“add 新增”,以此類推到想要的終點位置。 2. 點擊“Save”保存動作列表,然后“HomeALL”回原點,歸零完成后,點擊“Run”運行,即可運行一次剛剛所編輯的動作(在編輯過程中,如出現點擊某按鍵,無反應,且控制箱發出滴滴聲,則證明該軸操作到達限位,需反向操作) 如何使用紅外傳感器: 每臺機械臂都配有一個紅外傳感器,為動作列表 1 或動作列表 2 的啟動傳感器 上電后首次操作時,請先進行復位、回原點操作,機械臂運行完畢后,即可通過啟動傳感器,啟動機械臂對應的動作列表,紅外傳感器工作原理為,有任意物體從傳感器前方揮過,即可觸發傳感器。 一般情況下,紅外傳感器,均安裝在檢測產品處,檢測到輸送帶流水線上,有產品過來,則啟動機械臂進行動作控制箱側面留有兩個固定插口,請確保在斷電情況下,插上紅外傳感器,插好后,再上電 如何調整運行速度: 在編輯動作過程中,app 或電腦軟件上有個 F 值設定,默認為 2000,可通過增加 F 值數值,加快速度。 如果編輯好動作后,發現速度比較慢,想要加快,可選中對應動作列表后,通過向右箭頭,點動一下,運行一個步驟。到達所要更改速度的步驟后,增加 F 值數值,然后點擊覆蓋或 update。接著通過向右箭頭,到達最后一步, 保存列表,生效! 機器人技術:楊工 18001308796 QQ:1755105676
