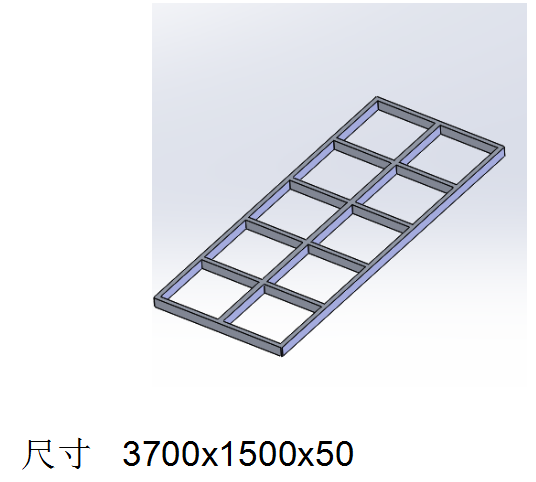

設計目標與要求： 設計目標：使用機器人結合工作人員進行焊接作業，實現產品自動加工， CT按照治具要求進行確定 。 工件尺寸：

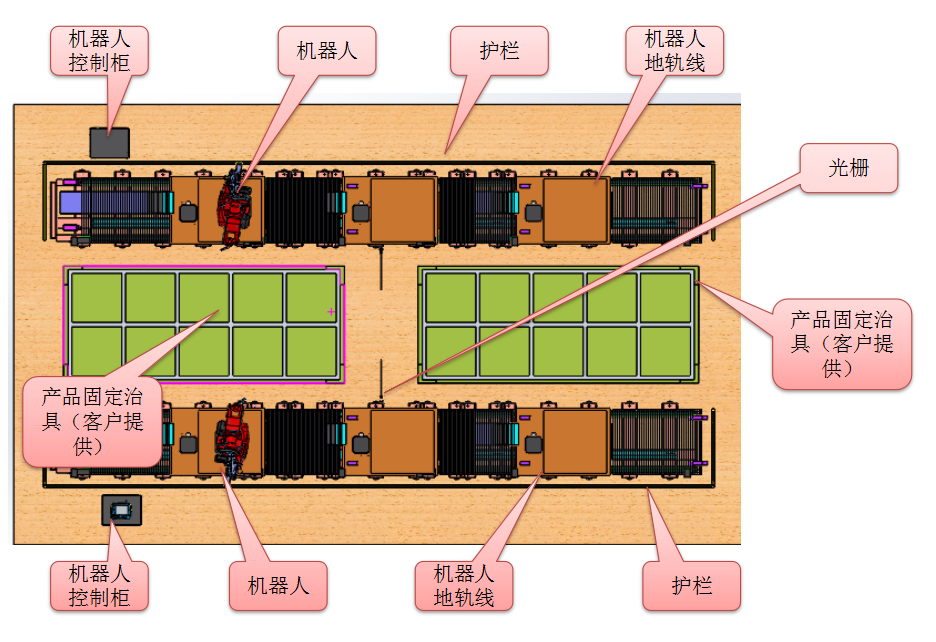

本工作站是專業為貴司所定制，用于加工機器人焊接方案。工作站主要由以下幾部份構成： （1）、2臺6軸機器人含底座； （2）、2套焊槍； （3）、2套機器人地軌線； （4）、1套PLC控制系統； （5）、1套光柵； （6）、1套護欄； （7）、1套焊縫跟蹤系統；

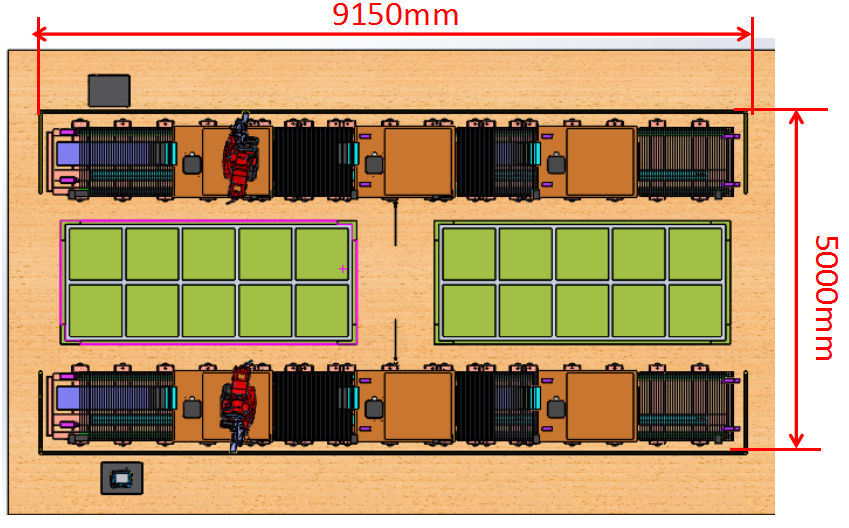

場地布局空間;

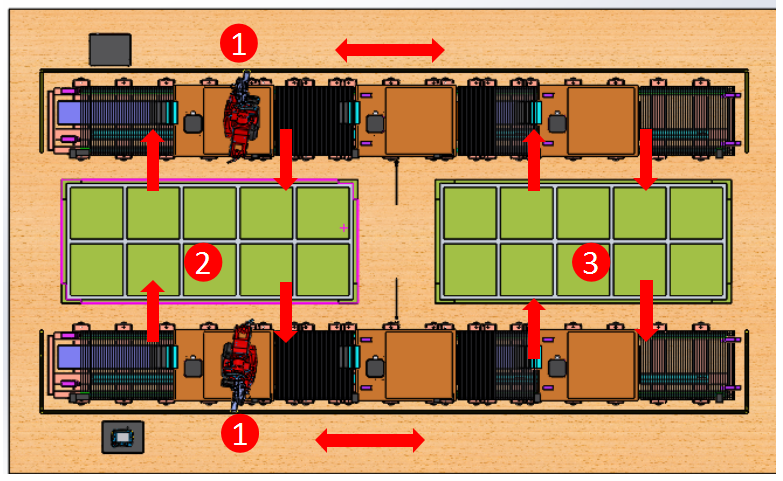

工作流程: 1.工作人員需要把產品放置在治具中. 2.1號機器人對2號進行作業. 3.2號作業完成，工作人取走產品. 4.機器人移動到3號位置進行作業. 5. 3號作業完成，工作人員取走產品. 機器人焊接區域全覆蓋，底部工作時需要工作人員把產品翻面進行焊接。當2號區域完成作業，機器人進行3號區域作業，此時人工可以完成2號區域下料，并未焊接的工件放置在2號區域，依次循環。

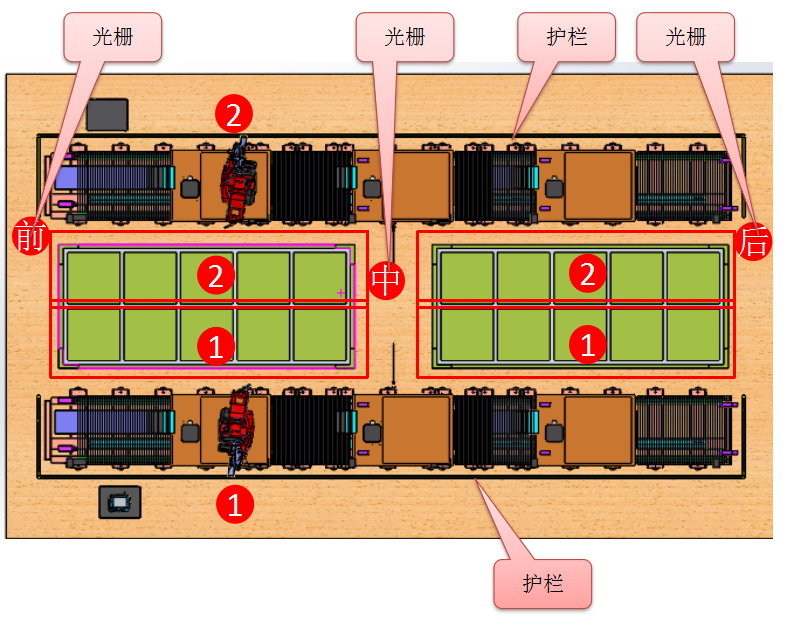

安全措施 1.兩側機器人增加防護措施，防止人員進入作業區域。 2.工件前后留有上下料區域，前后中間增加防護光柵，防止人員進入機器人作業區域。 3.當機器人在3號區域作業時，4號后方光柵處于開放狀態，前方和中間光柵處于保護狀態，此時人員可以在4號區域作業完成上下料，4號區域類同。
作業范圍： 1.1號機器人負責1號框區域全覆蓋作業，2號機器人負責2號框區域全覆蓋作業。 2.1號和2號機器人對工件作業時，相互錯開作業，防止機器人碰撞。

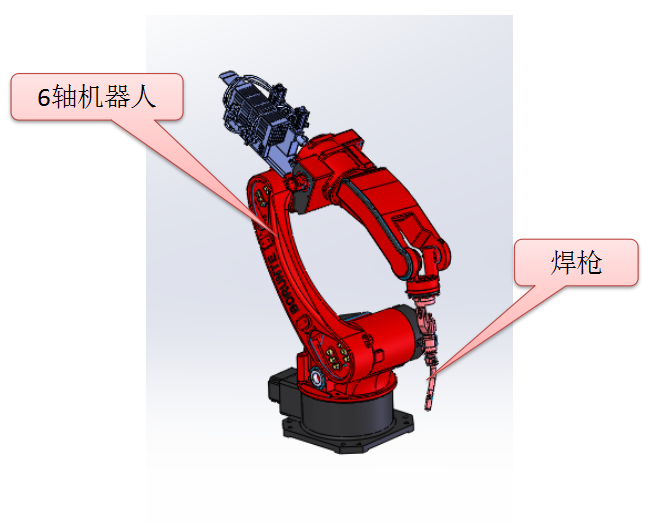

機器人： 1、采用6軸機器人BRTIRWD1506A ，臂展1500mm，負重6KG，能實現產品焊接等功能。

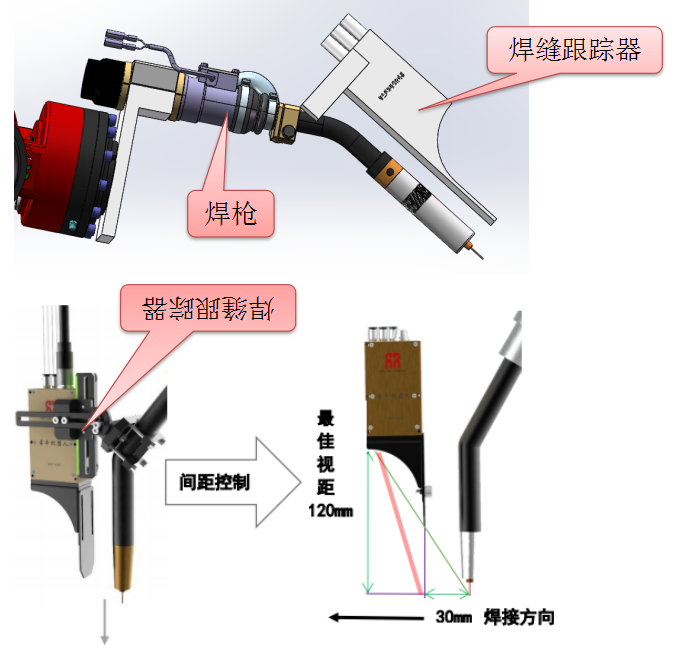

焊縫跟蹤器 智能焊縫跟蹤傳感器是一款激光檢測跟蹤焊縫的傳感器，具有體積小，安裝維護方便。并能識別多種焊縫
改善前： 1、人員需求：2人進行作業。 2、工作環境：間隔時間短，積易疲勞。 改善后： 1、人員需求：1人 2、工作環境：加工時人員無需進入加工區域，只需上下料，還可以兼顧其他工作。 3 、機器人焊接相比較人工能保持焊接一致性，穩定性，生產效率提高50%。
